Настенные телекоммуникационные шкафы 19″ в Москве

Кому и для каких задач нужны настенные шкафы 19″

Настенные телекоммуникационные и серверные шкафы 19″ используют там, где нужно собрать аккуратный узел связи или небольшой серверный участок, а место под напольный шкаф ограничено. Это распределительные телеком-узлы, кроссовые и шкафные комнаты на объектах, этажные узлы СКС, компактные серверные и локальные площадки в архитектуре ЦОД. В офисной инфраструктуре такие шкафы чаще появляются на этажах и в техкомнатах — там, где важнее порядок и предсказуемый доступ к оборудованию.

• монтажные и слаботочные бригады — узлы СКС, ВОЛС, точки агрегации и кроссы на объектах;
• системные интеграторы — небольшие серверные, распределительные пункты, edge-узлы;
• IT-отделы заказчика и подрядчики по инфраструктуре — сетевые узлы, шкафные комнаты, точки доступа;
• операторы связи и хостинговые компании — шкафы доступа, локальные узлы связи, кроссовые.

В каталоге выше можно подобрать и купить настенный телекоммуникационный шкаф 19″ под конкретный сценарий: этажный узел СКС, узел видеонаблюдения, небольшую серверную или локальный узел связи провайдера. Серверные шкафы настенные и телекоммуникационные модели отличаются по допустимой нагрузке и глубине, поэтому подбирать их имеет смысл сразу “под задачу”, а не только по габаритам помещения.

Советы нашего инженерного отдела: оборудование, помещение, запас на рост

Подбор настенного шкафа 19″ всегда упирается в три параметра: какое оборудование будет стоять внутри, где будет шкаф и насколько сильно сеть планирует расти. Игнорируется один параметр - страдает вся конструкция: то тесно, то жарко, то к кроссу невозможно добраться без стремянки и акробатики.

Формат 19″ и базовые требования к настенным шкафам описаны в отраслевых стандартах, а в реальной работе обычно опираются на паспорта и фактические характеристики конкретных изделий. С актуальными стандартами можно ознакомиться в карточках товара, запросить их у менеджеров по связи с клиентами через раздел контакты или в разделе документацией и нормами IEC/ГОСТ: документы и стандарты проверяем на актуальность и обновляем.

Ключевые параметры настенного шкафа 19″

Высота в юнитах и компоновка оборудования

Высота настенного телекоммуникационного шкафа измеряется в юнитах (U) и напрямую связана с составом оборудования: коммутаторы, маршрутизаторы, патч-панели, кроссовые модули, NVR, компактные серверы. Для типовых этажных узлов связи достаточно 6–9U, для более нагруженных конфигураций, где сочетаются СКС, видеонаблюдение и элементы серверной части, чаще берут 12–18U. Важно считать не только текущий комплект устройств, но и 1–2 логичных шага вперёд — дополнительную патч-панель, резервный коммутатор, отдельный PDU.

Глубина и габариты оборудования

Глубина шкафа выбирается по фактическим габаритам железа с учётом разъёмов и радиуса изгиба кабеля. Для коммутаторов доступа и патч-панелей удобны более компактные настенные телекоммуникационные шкафы, для NVR и серверов нужны модели глубже. Типичные диапазоны — порядка 350–600 мм. Если глубина оборудования “на границе”, разумнее сместиться в сторону более глубокого исполнения, чем потом убирать дверцу или дорабатывать корпус на объекте.

Нагрузка, крепление и конструктив

Настенный шкаф держится на стене, поэтому несущая способность, тип рамной конструкции и выбранный крепёж критичны. Лёгкие телеком-исполнения рассчитаны на умеренный вес, серверный шкаф настенный проектируют под более тяжёлую начинку; в обоих случаях суммарная масса оборудования с запасом должна укладываться в паспортные значения. Основание стены, анкера, шаг креплений — это не “дополнительные детали”, а часть расчёта, которая определяет, будет узел работать спокойно или потребует усиления через пару месяцев. Конкретные значения по нагрузке и степени защиты смотрите в паспортах изделий и карточках товара - там же доступны сертификаты и сопроводительная документация.

Кабельный ввод, заземление и сопутствующие требования

На практике много проблем появляется не из-за шкафа как такового, а из-за мелочей вокруг. Важно заранее продумать, откуда придут кабельные трассы, как организовать ввод (верх, низ, щёточные вводы, гермовводы), где будут стоять лотки и как они стыкуются с настенным шкафом 19″. То же касается заземления: у большинства линеек есть штатные точки заземления, но сам факт подключения к контуру иногда вспоминают уже после запуска узла.

Пожарные и иные регламентные требования обычно увязываются на уровне проекта СКС и электрики, но шкаф лучше сразу выбирать с пониманием, что в помещении может появиться кабель с разными типами оболочек, датчики, дополнительные короба. Чем раньше это учесть на стадии подбора, тем меньше сюрпризов при приёмке объекта.

Дверь, вентиляция и доступ к оборудованию

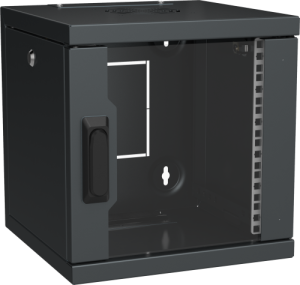

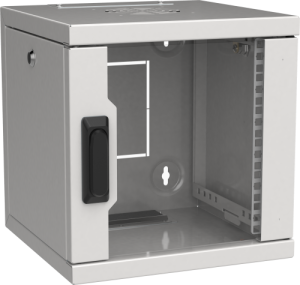

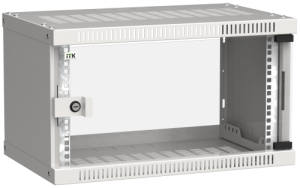

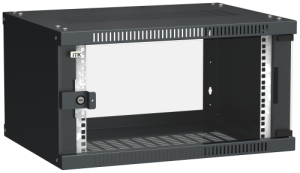

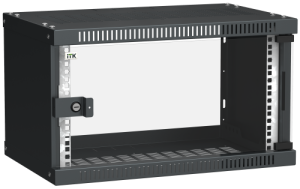

Тип двери и вентиляции напрямую связан с задачей. Для узлов связи и СКС часто выбирают стеклянную дверь, чтобы контролировать индикацию без открытия шкафа. Для более нагруженных конфигураций, где работает несколько мощных устройств, применяют перфорированные двери и устанавливают вентпанели. Отдельный вопрос — доступ: в какой плоскости откроется дверь, останется ли место под стремянку, можно ли будет обслужить нижние юниты, не разбирая половину узла. На чертеже это выглядит очевидно, на реальном объекте — не всегда.

Антивандальные и климатические решения

Для коридоров, подъездов и зон с неконтролируемым доступом выбирают антивандальные настенные шкафы: усиленный корпус, металлическая дверь, защищённый замок. Для улицы и неотапливаемых помещений применяют климатические телекоммуникационные шкафы - отдельный класс конструктивов с тепло- и влагозащитой, который подбирают отдельно от стандартных настенных решений и обычно обсуждают уже на уровне проекта.

Когда настенный шкаф — не лучший выбор

Настенное исполнение удобно далеко не всегда. Если суммарный вес оборудования с запасом приближается к предельной нагрузке, в узле планируется несколько полноразмерных серверов, доступ требуется с разных сторон или в помещении предусмотрен интенсивный поток людей, логичнее сразу смотреть напольные серверные шкафы 19″ или открытые телекоммуникационные стойки. Это уменьшает риски по крепежу и даёт больше свободы при обслуживании.

Решения под разные системы и инфраструктуру

Один и тот же настенный шкаф 19″ может обслуживать несколько систем одновременно: СКС, видеонаблюдение, связь, элементы автоматизации и мониторинга. Ключевой вопрос — какая система ведущая, а какие “подселены” в тот же корпус.

• Узлы связи и СКС. Компактные телекоммуникационные настенные шкафы с удобным доступом к кроссам и патч-панелям.
• Видеонаблюдение. Место под NVR, PoE-коммутаторы, блоки питания, плюс продуманная вентиляция и доступ для обслуживания.
• Небольшие серверные и мини-ЦОД. Серверные шкафы настенные увеличенной глубины и нагрузки; при росте инфраструктуры логично переходить на напольные серверные шкафы или стойки.
• Публичные зоны. Антивандальные исполнения с усилённым корпусом, закрытой дверью и защищёнными замками.

Комплектация и аксессуары для настенных шкафов

Рабочий узел на стене — это не только сам шкаф. В спецификацию обычно сразу закладывают полки, розеточные блоки, вентпанели, кабельные организаторы, монтажный комплект. Это уменьшает время на объекте и снижает риск, что часть “мелочей” придётся искать отдельно в самый неудобный момент.

• стационарные и выдвижные полки для оборудования без 19″-крепления;
• розеточные блоки и защита питания для сетевых устройств и серверов;
• вентиляционные панели и решётки для отвода тёплого воздуха;
• кабельные организаторы, щёточные вводы, элементы для аккуратной раскладки кабеля;
• кронштейны и монтажные комплекты для крепления настенного шкафа к основанию.

Всегда актуальные сертификаты и подтверждающая документация на шкафы и сопутствующее оборудование доступны в разделе сертификаты.

Связанные разделы каталога

Для проектов, где один настенный шкаф 19″ — только часть инфраструктуры, удобно сразу смотреть и соседние разделы каталога:

• Напольные серверные шкафы 19″
• Открытые телекоммуникационные стойки 19″
• Климатические и уличные шкафы
• Аксессуары для шкафов и стоек 19″
• Коммутаторы, маршрутизаторы и другое активное оборудование

Бренды и линейки настенных шкафов

В проектах используют разные линейки настенных телекоммуникационных и серверных шкафов: базовые решения для офисных и этажных узлов, усиленные серии для промышленных и антивандальных задач, специализированные исполнения под конкретные требования. При выборе имеет смысл смотреть не только на размер и стоимость, но и на опыт эксплуатации конкретных линеек на схожих объектах — это снижает риск доработок спустя полгода после запуска и помогает плавно переходить на актуальные аналоги по мере снятия старых серий с производства.

Оптовые поставки, проекты и тендеры

Когда речь идёт не об одном шкафе, а о сети филиалов, площадке ЦОД или крупном объекте, важно не только купить настенный телекоммуникационный шкаф 19″, но и согласовать спецификацию, график поставки и комплект документов. СТ-Групп как официальный поставщик и дистрибьютор телекоммуникационных и серверных шкафов работает с интеграторами, подрядчиками и IT-службами: помогает подобрать настенные решения под ТЗ, подобрать актуальные аналоги взамен снятых с производства линеек, поддержать задачи импортозамещения, подготовить коммерческое предложение и пакет документов для тендера.

Если нужно подобрать настенный телекоммуникационный или серверный шкаф под конкретный проект или тендер, обратитесь к нашим специалистам за консультацией и расчётом решения: в подготовке предложения участвует опытный отдел продаж, отдел логистики контролирующий все этапы доставки товара со склада и отдел проектировки.

Проще всего передать черновую спецификацию или список оборудования, которое планируется разместить в шкафу: по нему инженеры предложат 2–3 варианта конфигурации настенных шкафов 19″ с аксессуарами, оценят сроки поставки и помогут увязать решение с проектом СКС и электропитания. Условия оптовых поставок и прайс-лист с актуальными ценами предоставляются по запросу — под конкретный проект или закупочную процедуру.

Мы сопровождаем заказчика до сдачи объекта, помогая с выбором конфигурации, консультациями по монтажу и при необходимости корректировкой решений по ходу проекта.

Склад, доставка и инженерная поддержка

Часть типовых настенных шкафов 19″ и базовых аксессуаров есть в наличии на складе в Москве, остальные позиции поставляются под заказ. Доставка возможна до объекта или склада заказчика по Москве и области, при необходимости организуется самовывоз. При подборе настенного серверного шкафа под существующее оборудование или проектные требования важно заранее обозначить состав узла, ограничения по помещению и монтажу — это позволяет сразу предложить решение, которое не придётся переделывать на этапе эксплуатации.

СТ-Групп уже более 10 лет поставляет настенные телекоммуникационные и серверные шкафы на объекты связи, офисные центры, дата-центры, промышленные и инфраструктурные площадки. Компания работает с юридическими лицами, поставляет оборудование по договорам с НДС и сопровождает проекты полным комплектом документов. Подробнее о компании, лицензиях и документах можно узнать в соответствующих разделах сайта: о компании, лицензии и сертификаты, документация.
