Настенные телекоммуникационные шкафы Hyperline - в Москве для проектов и тендеров

Кому и для каких задач подходят настенные шкафы Hyperline

Настенные телекоммуникационные шкафы Hyperline используют там, где нужно аккуратно собрать узел связи или небольшой серверный участок, а место под напольный шкаф ограничено. Это этажные узлы СКС и ВОЛС, кроссовые и шкафные комнаты на объектах, узлы связи операторов и провайдеров, периферийные площадки мини-ЦОДов, где важно разместить активное оборудование в формате 19″ и обеспечить к нему предсказуемый доступ.

С такими задачами ежедневно работают монтажные и слаботочные бригады, системные интеграторы, IT-отделы заказчиков, операторы связи, хостинговые компании, а также службы эксплуатации малого и крупного бизнеса. Для них настенный серверный шкаф Hyperline — это элемент архитектуры сети: внутри нужно корректно разместить коммутаторы, маршрутизаторы, патч-панели, NVR, оборудование СКУД и питания, оставить запас по росту и обеспечить нормальные условия для обслуживания.

Если проект требует не только настенные шкафы Hyperline, но и напольные конструкции или открытые стойки, на одном объекте часто комбинируют решения из разделов настенных шкафов 19″, напольных телекоммуникационных шкафов и аксессуаров для шкафов и стоек. Инженерный отдел СТ-Групп помогает подобрать такой комплект под конкретную схему узлов связи и серверной инфраструктуры.

Как выбрать настенный шкаф Hyperline под ваш узел связи

При выборе настенного шкафа Hyperline важно идти от задач узла к параметрам корпуса, а не наоборот. Сначала фиксируется состав оборудования и требования по резерву, затем — высота в юнитах (U), глубина, тип двери, конструкция и допустимая нагрузка.

• Высота шкафа (U). Для типовых этажных узлов и небольших серверных участков чаще берут шкафы Hyperline в диапазоне 6–18U, для более насыщенных кроссов и узлов связи — до 22U. Практика показывает, что стоит закладывать запас по высоте 20–30 %: если сегодня нужно 8U, имеет смысл рассмотреть шкаф настенный Hyperline на 12U, чтобы не менять корпус из-за пары новых устройств.
• Глубина. Для компактных маршрутизаторов и коммутаторов малого и среднего форм-фактора обычно достаточно глубины 450 мм. При использовании более глубоких устройств, плотной коммутации и размещения регистраторов видеонаблюдения или серверов часто выбирают 600 мм. Глубина должна позволять уложить кабели без перегибов, оставить рабочий радиус изгиба и пространство за оборудованием.

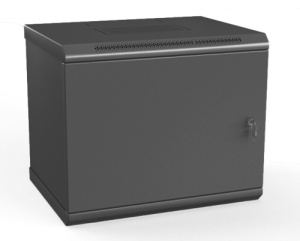

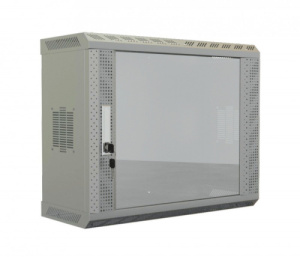

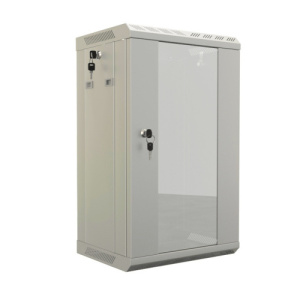

• Тип двери. Стеклянная дверь удобна для визуального контроля состояния оборудования и индикации. Сплошная металлическая дверь чаще выбирается для помещений с повышенными требованиями к безопасности и ограничению обзора. Стеклянные двери с перфорацией по бокам помогают разгрузить естественную вентиляцию, особенно если в шкафе установлены плотные блоки с заметным тепловыделением.

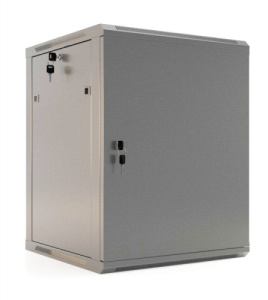

• Конструкция. Односекционные шкафы подходят там, где доступ к кабельной стороне требуется редко, или трассы заведены сверху/снизу с запасом. Двухсекционный шкаф Hyperline с поворотной задней секцией удобен для кроссов и узлов связи: корпус крепится к стене, а основная часть с оборудованием откидывается, обеспечивая доступ к кабелям и задним портам без демонтажа.
• Нагрузка и крепление. При выборе настенного шкафа Hyperline нужно учитывать суммарный вес оборудования, патч-шнуров и кабельных сборок, тип стены (бетон, кирпич, ГКЛ) и требования к крепежу. Как правило, инженеры закладывают запас по массе и подбирают крепёж так, чтобы корпус уверенно держал нагрузку на протяжении всего срока службы.

Совет отдела проектировки. Если на объекте несколько узлов с разным набором оборудования, удобнее сразу передать план или перечень устройств в инженерный отдел СТ-Групп: специалисты предложат набор шкафов Hyperline по высоте, глубине и конструкции под каждый узел и подскажут, где достаточно более компактного решения, а где нужен запас по U и глубине с учётом перспектив развития сети.

Серии и типовые конфигурации настенных шкафов Hyperline

Линейка настенных шкафов Hyperline включает несколько серий с разными сценариями применения. В каталоге СТ-Групп представлены, в том числе, серии TWB, TWFS, TWFS-FC, TWL и другие, отличающиеся глубиной, конструкцией корпуса и исполнением двери. Это позволяет закрывать задачи от компактных офисных этажных узлов до более насыщенных телеком-узлов и периферийных площадок мини-ЦОДов.

• Серия TWB. Классические настенные телекоммуникационные шкафы Hyperline с типовыми высотами 6–18U и глубиной 450–600 мм. Подходят для офисных этажных узлов, небольших серверных участков и узлов связи, где нужен базовый функционал и удобный фронтальный доступ.
• Серия TWFS. Шкафы с усиленной конструкцией и расширенным диапазоном глубин, рассчитанные на размещение более тяжёлого оборудования. Часто применяются в проектах, где к корпусу предъявляются повышенные требования по нагрузке и жёсткости.
• Серия TWFS-FC. Исполнения с возможностью установки на ножки и дополнительными вариантами монтажа. Удобны, когда узел связи нужно временно или постоянно расположить на полу, а в будущем — перевесить на стену или переставить в другое помещение.
• Серия TWL и другие серии. Более специализированные решения по глубине, конфигурации дверей и вентиляции, которые применяются в проектах с нестандартными требованиями к размещению оборудования и условиям эксплуатации.

Для каждой серии фиксируются высота, глубина, тип двери, допустимая нагрузка и цвет (RAL 7035/9004/9005). На странице бренда Hyperline и в разделе документов доступны актуальные паспорта изделий, сертификаты соответствия и письма производителя, которые используются при подготовке спецификаций и тендерных пакетов. Информация по линейке настенных шкафов Hyperline и сопроводительной документации актуализируется по мере выхода новых паспортов, сертификатов и требований тендеров, чтобы заказчики работали только с действующими версиями и могли без лишних правок использовать документы в спецификациях и закупочной документации.

Примеры узлов на базе настенных шкафов Hyperline

Для этажного узла СКС в офисном здании часто достаточно настенного шкафа Hyperline на 9–12U с глубиной 450 мм: внутри размещают этажный коммутатор, кросс, патч-кордный запас и, при необходимости, маломощное оборудование видеонаблюдения. Доступ к шкафу требуется периодически, поэтому важны удобный фронтальный доступ, аккуратный ввод кабелей сверху и снизу и возможность использовать штатные аксессуары Hyperline.

В узлах связи оператора или провайдера на стороне объекта конфигурация плотнее: несколько коммутаторов, маршрутизатор, кросс-панели, иногда оборудование мониторинга. Здесь чаще выбирают двухсекционный настенный серверный шкаф Hyperline на 12–18U с глубиной 600 мм — поворотная задняя секция облегчает обслуживание кабельной стороны, а запас по глубине позволяет комфортно разводить патч-шнуры и оптические хвосты.

Для систем видеонаблюдения и СКУД настенный телекоммуникационный шкаф Hyperline используется как защищённая точка концентрации NVR, PoE-коммутаторов и блоков питания. В таких проектах важны возможность установки вентиляторного модуля, аккуратный кабельный ввод и достаточный запас по U под дальнейшее расширение. Дополнительно часто подбираются полки и аксессуары из разделов полок Hyperline, аксессуаров 19″ Hyperline и комплектующих для шкафов.

В периферийных узлах мини-ЦОДов и распределённых инфраструктурах настенные шкафы Hyperline могут дополняться напольными серверными шкафами и стойками. В таких схемах инженерный отдел СТ-Групп помогает связать настенные шкафы Hyperline с оборудованием в напольных конструктивах, чтобы узлы связи, серверные стойки и кроссы работали как единое решение.

Как СТ-Групп работает с проектами и тендерами по шкафам Hyperline

СТ-Групп более десяти лет поставляет настенные и напольные шкафы Hyperline в проекты связи, ЦОДов, офисной и отраслевой инфраструктуры. Компания выступает для заказчиков как официальный поставщик и дилер Hyperline: в портфеле — шкафы Hyperline, кабельная продукция и аксессуары, а также решения других производителей, представленных в разделе брендов. С такими поставками работают несколько профильных подразделений, у каждого из которых есть многолетний опыт именно с продукцией Hyperline.

• Отдел продаж. Принимает ТЗ или перечень позиций, помогает подобрать конкретные модели настенных шкафов Hyperline по параметрам, согласует оптовые условия и скидки под проект или тендер. Для запросов по «шкаф Hyperline — цена за штуку или за партию» и получения прайс-листа удобнее всего обратиться в отдел продаж.
• Инженерный отдел. Прорабатывает конфигурацию узлов: распределяет оборудование по шкафам, проверяет запас по U, глубине и нагрузке, помогая избежать перегрузки корпусов. Если в спецификации или тендерном ТЗ указана устаревшая или снятая с производства модель, инженеры подбирают актуальный аналог из линейки шкафов Hyperline или альтернативных брендов, сохраняя функциональные характеристики. Подробнее о компетенциях отдела — на странице инженерного отдела.
• Тендерный отдел. Готовит спецификации, паспорта изделий, сертификаты соответствия Hyperline, при необходимости — письма от производителя или поставщика, и формирует пакет документов под требования заказчика. Это упрощает участие в закупках по формализованным регламентам и снижает риск отклонения заявки из-за неполного комплекта документов. Подробнее о работе подразделения — в разделе тендерного отдела.
• Отдел логистики. Отвечает за поставку шкафов Hyperline на склад или непосредственно на объект в Москве и области, учитывая особенности доступа, график работ и формат поставки (собранный или разобранный шкаф). Как правило, поставки настенных шкафов Hyperline со склада в Москве по городу и области планируются в сжатые сроки, а при поставках под заказ сроки согласуются заранее. О подразделении можно почитать на странице отдела логистики.

Все эти отделы работают с продукцией Hyperline более десяти лет, знают особенности серий шкафов, типовые требования тендеров и реальные условия на объектах, поэтому могут сопровождать проект от подбора оборудования и оформления прайса до поставки и закрывающих документов.

Цены, наличие и условия поставки настенных шкафов Hyperline

Актуальные цены на настенные телекоммуникационные шкафы Hyperline отображаются в карточках товаров, а итоговая стоимость партии под проект или тендер зависит от состава поставки, объёма и сроков. Для запросов по формату «шкаф Hyperline — цена за штуку, прайс на партию, опт по Hyperline шкафам» целесообразно отправить перечень моделей и требуемые объёмы в отдел продаж: менеджеры подготовят коммерческое предложение, учтут скидки под проект и специфику объекта.

Основные позиции по настенным шкафам Hyperline поддерживаются на складе в Москве, остальные модели поставляются под заказ. Отдел логистики планирует отгрузки и доставку на объекты в Москве и области с учётом формата поставки, требований по упаковке и графика проведения монтажных работ. При закупках по крупным проектам и тендерам условия поставки, график отгрузок и объём скидок по опту фиксируются в договорённостях на уровне проекта.

На что смотрят инженер, закупщик и эксплуатация при выборе шкафа Hyperline

Инженер-проектировщик ориентируется на состав оборудования, запас по U и глубине, удобство обслуживания кабельной стороны, возможность установки вентмодулей и аксессуаров Hyperline. Для него важно, чтобы шкафы гиперлайн вписывались в общую архитектуру узлов, не ограничивали развитие проекта и позволяли безопасно размещать оборудование по нагрузке.

Закупщик и тендерный специалист смотрят на соответствие техническому заданию, наличие паспортов и сертификатов на настенные шкафы Hyperline, прозрачность цен, прайса и условий опта, а также на то, насколько просто получить комплект документов и обосновать выбор конкретной модели перед контролирующими органами и службой внутреннего аудита.

Служба эксплуатации и монтажные бригады оценивают удобство доступа к оборудованию, наличие съёмных панелей, качество металлоконструкции, продуманность кабельного ввода и вентиляции, а также то, насколько легко обслуживать узел в реальных условиях на объекте. При работе с СТ-Групп эти интересы учитываются ещё на этапе подбора: инженеры предлагают конфигурации настенных телекоммуникационных шкафов Hyperline и аксессуаров, отдел продаж фиксирует коммерческие условия и скидки под проект, тендерный отдел готовит пакет документов, а логистика заранее планирует, как шкафы окажутся на объекте в нужный момент и в нужном виде для монтажной бригады.

Благодаря такой связке ролей страница раздела позволяет не только купить настенные телекоммуникационные шкафы Hyperline в Москве, но и получить комплексную поддержку под B2B-проект: от помощи в подборе и проектировке узлов до оптовых поставок, документов для тендера и доставки на объект.
