Что такое кабель витая пара 25 пар и зачем он нужен

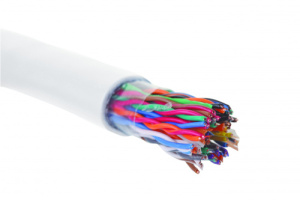

Кабель витая пара 25 пар — это симметричный медный кабель связи магистральной (backbone) подсистемы СКС: 25 скрученных пар (50 жил одножильной меди Cu, AWG 24 или 26), уложенных в одну binder-группу по цветовой системе Bell Laboratories 5×5. Конструкция стандартизована ANSI/ICEA S-80-576-2002 и сертифицируется по ГОСТ Р 54429-2011 как «кабель связи симметричный для цифровых систем передачи». Каноническое применение — магистральная телефония АТС, абонентские распределительные сети ШПД, кросс-соединения серверных шкафов через 110-кросс и Amphenol RJ21 (50-pin Telco), outdoor-сегменты между зданиями и multi-channel CCTV на периметре объекта.
От соседнего 24-парного формата 25-парный отличается архитектурой: 24 пары — data-ориентированная структура 6×4 (шесть Ethernet-каналов RJ45 одним кабелем), 25 пар — telephony multipair с одной запасной парой и canonical binder-разводкой под 110-блок. От телефонного ТППэп 25×2 по ГОСТ 31943-2012 отличается классом конструкции: ТППэп — для операторских местных первичных сетей с дистанционным питанием абонентских линий, СКС-витая пара 25 пар по ГОСТ Р 54429-2011 — для backbone-сегментов внутри и между зданиями. Подмена в спецификации тендера приводит к отказу приёмочной комиссии.
Как выбрать 25-парный кабель витой пары
Выбор 25-парного backbone-кабеля строится на четырёх осях; ошибка на любой из них переводит спецификацию в категорию «не комплаентна тендеру» или приводит к отказу технадзора.
Категория передачи. Cat 3 (до 16 МГц, AWG 26) — аналоговая и цифровая телефония, ISDN, сигнализация. Cat 5 и Cat 5e (до 100 МГц, AWG 24) — backbone для голосовых сервисов с low-speed data. Cat 6 / Cat 6A / Cat 7 в 25-парном формате не выпускаются: ANSI/TIA-568.2-D разрешает в multipair >4 пары только Cat 5e, для high-speed применяется 24-парная конструкция 6×4 или 4-парный horizontal.
Тип экрана. U/UTP — для типовых офисных и распределительных шкафов с низкой ЭМ-нагрузкой. F/UTP — общий фольговый экран с дренажным проводом для промышленных участков, близости к силовым кабелям и радиочастотному оборудованию. У F/UTP критично заземление экрана на обоих концах: без заземления экран превращается в антенну.
Материал и калибр жилы. Только одножильная медь Cu solid для стационарной backbone-прокладки. CCA (омеднённый алюминий) не применяется — нарушает ГОСТ Р 54429-2011, имеет в 1,5–2 раза большее сопротивление и не проходит тендерную проверку. AWG: 24 (0,51 мм) для Cat 5 / Cat 5e, 26 (0,40 мм) для Cat 3.
Оболочка и способ прокладки. Indoor — PVC (типовые офисы), LSZH (повышенные требования по дымообразованию), нг(А)-HF (общественные здания и эвакуационные коридоры по ГОСТ 31565-2012), нг(А)-HFLTx (медицина, образование, метро и транспорт — расширенное требование по токсичности продуктов горения). Outdoor — UV PE (наружная вдоль стен), PE с тросом SW (воздушная подвеска между зданиями), PE с бронёй ARM (подземная прокладка с защитой от грызунов), LDPE (более эластичный outdoor). Mixed — для backbone с переходом «улица — здание» без муфтового сращивания.
Представленные бренды и их позиционирование
В каталоге СТ-Групп для среза «Количество пар = 25» представлены три бренда: Hyperline, ITK и EuroLAN.
Hyperline (премиум, проектная поставка). Корейский вендор СКС-инфраструктуры с системной гарантией 25 лет на инсталляции. Соответствует ANSI/TIA-568.2-D, ISO/IEC 11801, ГОСТ Р 54429-2011; закрывает весь спектр multipair-конструкций — от классического Cat 3 indoor PVC до outdoor Cat 5 с двухслойным экраном фольги, металлическим тросом или стальной бронёй. Рекомендуется для проектов с тендерным сопровождением, где приёмочная комиссия проверяет соответствие ТТХ канонической документации.
ITK (массовая серия, склад). Серия LC1 (indoor PVC и LSZH) и LC3 (outdoor LDPE), всё Cat 5e. Соответствие ANSI/TIA-568.2-D и ГОСТ Р 54429-2011; типовая фасовка катушка 500 м (indoor) и бухта 305 м (outdoor). Рекомендуется для broad-applicability проектов с фокусом на быстроту поставки.
EuroLAN (нишевая позиция, специальные применения). Outdoor-специализация и premium-категории пожарной безопасности нг(А)-HF и нг(А)-HFLTx для общественных зданий, эвакуационных коридоров, медицинских и образовательных учреждений, метро и транспортной инфраструктуры. Поставка под заказ.
Характеристики и параметры 25-парных кабелей
| Параметр | Значение для 25-парного кабеля |
|---|---|
| Категория передачи | Cat 3 (до 16 МГц, AWG 26) / Cat 5 и Cat 5e (до 100 МГц, AWG 24) |
| Конструкция | 25 скрученных пар = одна binder-группа Bell Laboratories 5×5 по ANSI/ICEA S-80-576-2002; экран U/UTP или F/UTP; у отдельных Cat 5 исполнений — гибридная модульная структура 6×4+1 |
| Материал жилы | Одножильная медь Cu solid по ГОСТ Р 54429-2011; CCA не применяется |
| Сечение жилы (AWG) | 24 AWG (0,51 мм) для Cat 5 / Cat 5e; 26 AWG (0,40 мм) для Cat 3 |
| Оболочка (категория пожарной опасности) | Indoor: PVC, LSZH, нг(А)-HF, нг(А)-HFLTx по ГОСТ 31565-2012. Outdoor: UV PE, LDPE, PE с тросом SW, PE с бронёй ARM |
| Применение | Магистральная (backbone) подсистема СКС: междуэтажные телефонные магистрали АТС, абонентские распределительные сети ШПД, кросс-соединения через 110-кросс и Amphenol RJ21, outdoor между зданиями, multi-channel CCTV |
Что важно учитывать при чтении таблицы
Импеданс и частотный диапазон. Волновое сопротивление у всех 25-парных кабелей — 100 Ом ±15% (стандартно для Cat 3 / Cat 5 / Cat 5e). По ГОСТ Р 53246-2008 multipair Cat 3 и Cat 5 в backbone-подсистеме применяются только для голосовых и low-speed data до 1 МГц — это hard-ограничение применимости, а не рекомендация. Для high-speed backbone — оптоволокно.
Усиление outdoor. SW (металлический силовой трос) и ARM (стальная броня) — разные сценарии: SW для воздушной подвески между зданиями, ARM для подземной прокладки в кабельной канализации. Двухслойный экран фольги на отдельных Cat 5 outdoor F/UTP — для зон рядом с ЛЭП и в промзонах.
Единицы отгрузки. Hyperline — метраж по запросу; ITK — катушка 500 м (indoor LC1) и бухта 305 м (outdoor LC3); EuroLAN — катушка 500 м и бухта 305 м по конкретному исполнению. Внешний диаметр Cat 5e UTP — около 12–12,5 мм, вес около 170 кг/км. Для расчёта заполнения каналов и несущей нагрузки на воздушной подвеске точные значения уточняем по спецификации.
Сценарии применения 25-парных backbone-кабелей
По ГОСТ Р 53246-2008 25-парный кабель — backbone-уровень СКС между этажами и зданиями для голосовых сервисов и low-speed data до 1 МГц. Пять реальных сценариев из каталога СТ-Групп.
Магистральная телефония АТС. Один 25-парный кабель соединяет учрежденческую АТС с распределительным пунктом этажа: 25 абонентских линий, терминированных на 110-кросс или Amphenol RJ21 (50-pin Telco). Для офисных зданий — indoor Cat 3 U/UTP в PVC; для public-spaces — LSZH нг(А)-HF.
Абонентские распределительные сети ШПД. Последняя миля ADSL / xDSL по существующей телефонной инфраструктуре операторов связи и интернет-провайдеров. Cat 5 / Cat 5e U/UTP indoor; для outdoor-сегментов между корпусами — Cat 5e LDPE в бухтах 305 м.
Кросс-соединения серверных и распределительных шкафов. В узле связи 25-парный кабель собирает голосовые линии на 110-блок, 66-блок или патч-панель 1U с Amphenol RJ21. 110-блок организован рядами по 25 пар = одна binder-группа, что упрощает разделку. Для EMI-нагрузки — F/UTP с общим фольговым экраном и дренажным проводом.
Multi-channel CCTV и охранные системы по периметру. Один outdoor-кабель обслуживает группу аналоговых видеокамер или датчиков (одна пара на устройство). Воздушная подвеска — с металлическим тросом SW; подземная канализация — со стальной бронёй ARM.
Системы оповещения и пожарной сигнализации. Групповая разводка сигнальных шлейфов по этажам. Для медицины, образования, транспорта критична оболочка нг(А)-HFLTx с пониженной токсичностью продуктов горения.
Под все пять сценариев в каталоге подобраны исполнения от Hyperline, ITK и EuroLAN с фасовкой под объём сегмента: метраж на отрез, бухта 305 м, катушка 500 м.
Нормативная база и сертификация
Действующая нормативная сетка, на основе которой собран ассортимент и формируется тендерная документация.
Российские стандарты СКС и пожарной безопасности. ГОСТ Р 54429-2011 «Кабели связи симметричные» — primary normative reference для 25-парных СКС-кабелей, действующий с поправкой 18.09.2014, диапазон до 1000 МГц при напряжении до 145 В. Не путать с ТППэп 25×2 по ГОСТ 31943-2012 — другой класс конструкций для местных сетей операторов (см. FAQ). ГОСТ Р 53246-2008 определяет иерархию подсистем СКС: магистральная первого уровня (между зданиями), магистральная второго (между этажами), горизонтальная (до рабочего места); multipair Cat 3 / Cat 5 в backbone — только для голосовых и low-speed до 1 МГц. ГОСТ 31565-2012 регламентирует пожарные категории оболочки нг(А)-LS / нг(А)-HF / нг(А)-HFLTx: для общественных зданий — нг(А)-HF, для медицины, образования, транспорта — нг(А)-HFLTx.
Международные компонентные и системные стандарты. ANSI/TIA-568.2-D — основной американский компонентный стандарт; для multipair >4 пар разрешает только Cat 5e, что объясняет отсутствие старших категорий в 25-парном формате. ISO/IEC 11801 (Edition 3, 2017) — generic cabling: backbone subsystem допускает multipair UTP / S-UTP / STP для voice и low-speed data, длина до 1500 м overall и до 500 м в пределах здания. IEC 61156 — серия международных стандартов на multicore кабели.
Цветовая маркировка и регуляторика рынка. ANSI/ICEA S-80-576-2002 — стандарт цветовой маркировки multipair категорий 1 и 2: десять цветов (пять основных × пять вторичных) дают 25 уникальных комбинаций, одну binder-группу (разработан Bell Laboratories в 1950-х). Технический регламент ТР ЕАЭС — обязательная декларация для оборота в Евразийском экономическом союзе, входит в комплект документации под объект.
Условия проектных поставок 25-парного кабеля
25-парная витая пара — инфраструктурная позиция, ошибка спецификации по которой ведёт к масштабным переделкам: заменить кабель после прокладки в канализации, штробах или воздушной подвеске без значительных строительно-монтажных работ невозможно. Проектные условия СТ-Групп строятся вокруг трёх задач: корректная номенклатура под нормативы, фиксация цены под срок реализации, документальная привязка партий для входного контроля.
Тендерное сопровождение под 44-ФЗ / 223-ФЗ. Тендерный отдел переводит формулировки ТЗ в строгую номенклатуру ГОСТ Р 54429-2011 / 53246-2008 / 31565-2012 + ANSI/TIA-568.2-D + ISO/IEC 11801. Проверяем три критические точки: принадлежность к классу СКС (а не ТППэп 25×2), материал жилы — одножильная медь Cu, не CCA (омеднённый алюминий не пройдёт протоколы испытаний по NEXT и Return Loss), корректную категорию пожарной оболочки. Пакет поставки: сертификат соответствия по ГОСТ Р 54429-2011, сертификат пожарной безопасности по ГОСТ 31565-2012, декларация ТР ЕАЭС, технический паспорт, протоколы испытаний. По запросу — сертификат СТ-1 / СТ-2 и гигиенический сертификат для медицинских и образовательных объектов.
Регистрация проекта у производителя и фиксация цены спецификации. Работаем напрямую с Hyperline, ITK и EuroLAN, регистрируем проект за вашей организацией. Это даёт три механизма проектной защиты: проектную скидку под объект; приоритет проектных условий над оптовыми; удержание ваших позиций в резерве вендора с фиксацией цены спецификации до согласованной даты отгрузки. Конкурент не перебьёт заявку по той же спецификации, пока проект зарегистрирован. Если в смете заложен недоступный бренд, предложим технический эквивалент из портфеля Hyperline / ITK / EuroLAN с соответствием тому же ГОСТ-перечню.
Логистика под этап монтажа. Партии синхронизируются под график строительно-монтажных работ (Just-in-Time): сначала indoor Cat 5 / 5e LSZH для магистральных стояков и кросс-соединений, затем outdoor с бронёй или тросом для подземной канализации и воздушной подвески, финальные партии — под кросс-разделку на 110-блоки и патч-панели RJ21. Каждая катушка 500 м или бухта 305 м сопровождается паспортом качества с номером партии — критично для закрытия форм КС-2 / КС-3 без претензий технадзора.
Отправьте спецификацию или техническое задание менеджеру отдела продаж — в ответ получите коммерческое предложение с подбором аналогов, проектной скидкой по зарегистрированному объекту и согласованным графиком поставки. Согласуем поставку 25-парной витой пары в Москве с полным пакетом документов под 44-ФЗ / 223-ФЗ.
Материал проверен руководителем инженерного отдела СТ-Групп.
Часто задаваемые вопросы
Это разные нормативные классы конструкций — заменять один другим в спецификации тендера нельзя. Кабель витая пара 25 пар по ГОСТ Р 54429-2011 — симметричный кабель связи для СКС зданий: backbone-сегменты, Cat 3 / Cat 5 / Cat 5e, импеданс 100 Ом, оболочки PVC / LSZH / PE. Телефонный ТППэп 25×2 по ГОСТ 31943-2012 — кабель с полиэтиленовой изоляцией для операторских местных сетей связи: телефонная канализация, столбовая прокладка, дистанционное питание линий. Если в ТЗ встречается «ТППэп 25×2» — подтверждайте у проектировщика класс конструкции; сертификационный пакет и применимость различаются принципиально.
Нет. По ANSI/TIA-568.2-D и ГОСТ Р 53246-2008 горизонтальная подсистема СКС требует 4-парного permanent link до розетки рабочего места. 25-парный кабель — магистральный (backbone) формат для междуэтажных телефонных магистралей АТС и кросс-соединений в серверных. По ГОСТ Р 53246-2008 многопарные Cat 3 и Cat 5 в backbone допускаются только для голосовых сервисов и low-speed data до 1 МГц. Для горизонтальной разводки Ethernet применяется стандартный 4-парный кабель нужной категории.
Различие — в конструкции и применении. 25-парный кабель построен по телефонному стандарту цветовой маркировки Bell Laboratories (5×5 = 25 уникальных пар) — canonical-формат telephony multipair по ANSI/ICEA S-80-576-2002, одна binder-группа. 24-парный — конструкция 6 модулей по 4 пары, data-ориентированная архитектура для шести Ethernet-портов RJ45 одним кабелем. На разъём Amphenol RJ21 (50-pin Telco) укладывается 6 полных 8P8C-каналов из 24-парного; 25-парный занимает все 50 контактов с одной запасной парой.
Стандартный пакет: сертификат соответствия по ГОСТ Р 54429-2011, сертификат пожарной безопасности по ГОСТ 31565-2012 с категорией оболочки (нг(А)-LS / нг(А)-HF / нг(А)-HFLTx), декларация о соответствии техническому регламенту Таможенного союза, технический паспорт с электрическими параметрами и подтверждением жилы (медь Cu, не CCA), протоколы испытаний. По требованию — сертификат происхождения СТ-1 или СТ-2 под 44-ФЗ, гигиенический сертификат для медицинских и образовательных объектов. Тендерный отдел СТ-Групп комплектует поставку полным пакетом под объект.
Представлены Cat 3 (до 16 МГц, для аналоговой и цифровой телефонии, ISDN, систем сигнализации), Cat 5 (до 100 МГц, для голосовых backbone с low-speed data) и Cat 5e (до 100 МГц с улучшенными NEXT/Return Loss, для backbone 100BASE-TX). Cat 6, Cat 6A и Cat 7 в 25-парном формате на российском рынке не представлены — для группировки Ethernet-портов в магистрали применяют 24-парный формат (6×4). Hyperline и ITK закрывают основную линейку; EuroLAN — outdoor-исполнения с безгалогенными оболочками.
