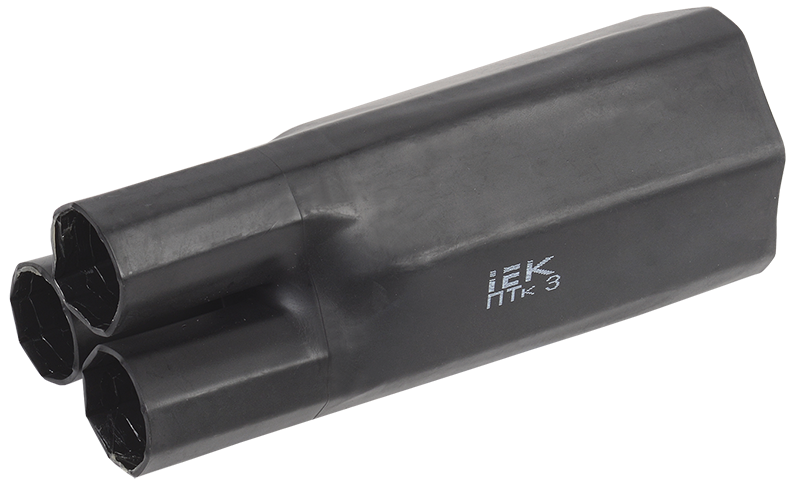

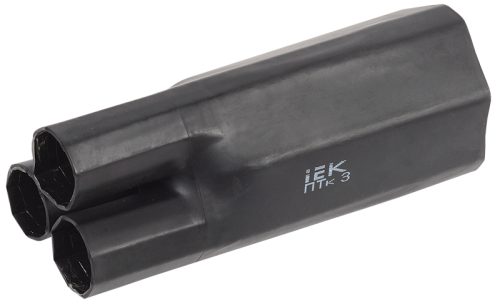

IEK Перчатка термоусаживаемая ПТк 3х16-25 1кВ
Термоусаживаемые перчатки ПТк предназначены для обеспечения электрической изоляции и герметичности соединений многожильных силовых кабелей напряжением до 1000 В. В зависимости от количества жил кабеля перчатки могут быть 2-х, 3-х, 4-х и 5-ти пальцевые.
На внутреннюю поверхность основания и пальцев перчатки нанесен клеевой слой, который расплавляется при усадке и обеспечивает полную гидроизоляцию соединения.
Перчатки устойчивы к воздействию ультрафиолета и любым погодным условиям.
Перчатки могут использоваться при вводе линий СИП в трубы и кабельные каналы.
Технические характеристики
|
Модель или исполнение: |
Для трехжильных кабелей |
|
Номин поперечное сечение: |
16-25 мм² |
|
Диаметр стержня перед термоусадкой: |
≥ 35 мм |
|
Диаметр стержня после термоусадки: |
≤ 15 мм |
|
Внутр диаметр штифта до термоусадки: |
≥ 14 мм |
|
Внутр диаметр штифта после термоусадки: |
≤ 4,5 мм |
|
Рабочая температура: |
от -55 до +125 °C |
|
Рабочее напряж AC 50 Гц: |
1000 В |
|
Прочность на растяжение: |
≥ 13 Мпа |
|
Удлинение до разрыва: |
≥ 300 процентов |
|
Объемное электрическое сопротивление: |
≥ 1х10^16 Ом на м |
|
Мин температура начала усадки: |
110 °C |
|
Мин температура полной усадки: |
150 °C |
|
Длина кабельной части: |
68 мм |
|
Длина пальцев: |
22 мм |
|
Общ длина: |
90 мм |
|
Монтажная температура: |
от -10 до +50 °C |
|
Толщина стенки до термоусадки: |
≥ 2,2/≥ 2,0 мм |
Эксплуатационные параметры
|
Срок службы, Лет: |
30 |
