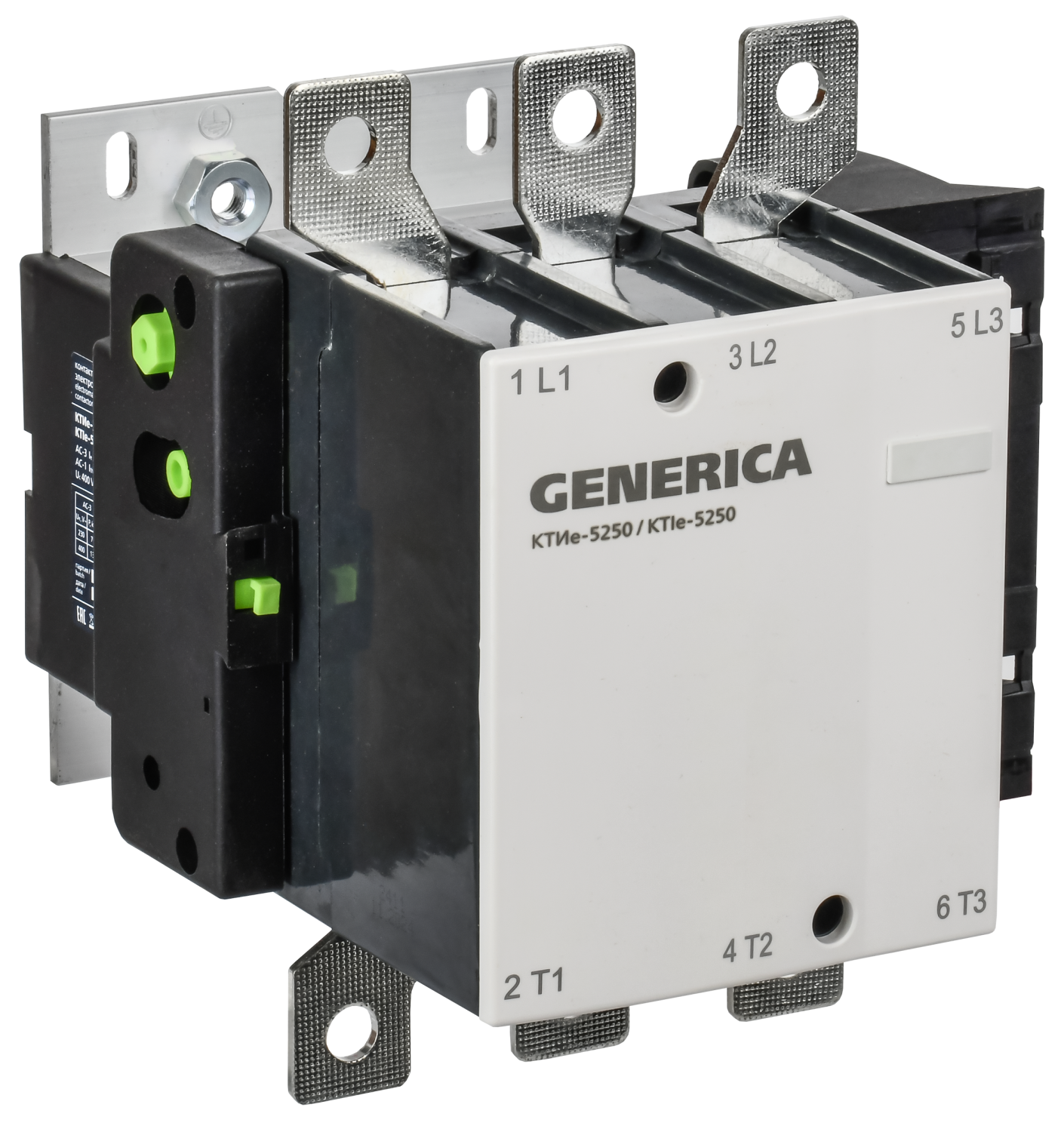

Контактор КТИе-5250 250А 400В/АС3 GENERICA
Контакторы электромагнитные серии КТИе предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
Высокая коммутационная износостойкость.
Низкий уровень шума.
Экономичное решение.
Простота конструктивного исполнения.
Технические характеристики
|
Номин напряжение питания цепи управ Us AC 50 Гц: |
400 В |
|
Номин рабочий ток Ie 400 В: |
250 А |
|
Тип подключения вспомогат цепей: |
Болтовое соединение |
|
Кол-во вспомогат норм разомкнутых-НО конт: |
1 |
|
Номин раб напряжение переменного тока Ue: |
230…400 В |
|
Номин напряжение изоляции Ui: |
1000 В |
|
Номин импульсное напряжение: |
8 кВ |
|
Условный тепловой ток Ith при АС-1: |
315 А |
|
Номин мощность при AC-3 230 В: |
75.0 кВт |
|
Номин мощность при AC-3 400 В: |
132.0 кВт |
|
Макс кратковременная нагрузка: |
1800 А |
|
Условный ток короткого замыкания Inc: |
10000 А |
|
Защита от сверхтоков - предохр gG: |
315 А |
|
Мощность рассеяния при Ie АС-3: |
16 Вт |
|
Мощность рассеяния при Ie АС-1: |
25 Вт |
|
Момент затяжки: |
10 Нм |
|
Шина двойная - каждая размером: |
25x4 мм |
|
Метрический диаметр винта: |
10 мм |
|
Диапазоны напряж управления при срабатыв Uc: |
0,85…1,1 |
|
Гибкий кабель без наконечника: |
125…185 мм² |
|
Диапазоны напряж управления при отпускании Uc: |
0,35…0,55 |
|
Жесткий кабель без наконечника: |
125…185 мм² |
|
Время срабатывания при замыкании: |
20…35 мс |
|
Время срабатывания при размыкании: |
7…15 мс |
|
Комутационная износоуст при АС-3: |
0,5 млн циклов |
|
Мех износостойкость: |
0.7 млн циклов |
|
Степень защиты - IP: |
IP00 |
|
Тип монтажа: |
Монтажная панель/плата |
|
Климатическое исполнение: |
УХЛ3 |
|
Температура эксплуатации: |
-45…+55 °C |
|
Ширина: |
168.5 мм |
|
Высота: |
197.0 мм |
|
Доп конт - Номин напряжение Un AC: |
690 В |
|
Доп конт - Номин напряжение изоляции Ui: |
690 В |
|
Доп конт - Ток термической стойкости In: |
10 А |
|
Доп конт - Защита от сверхтоков - предохр gG: |
10 А |
|
Доп конт - Макс кратковременная нагрузка: |
100 А |
|
Доп конт - Сопротивление изоляции: |
10 мОм |
|
Тип напряжения управления: |
Переменный (AC) |
|
Количество полюсов: |
3 |
|
Повторно-кратковр режим: |
120 циклов оперирования в час |
|
Доп конт - Сечение присоединяемых проводников: |
1…4 мм² |
|
Доп конт - Момент затяжки: |
0.8 нм |
Эксплуатационные параметры
|
Срок службы, Лет: |
15 |
|
Гарантийный срок, Лет: |
3 |
