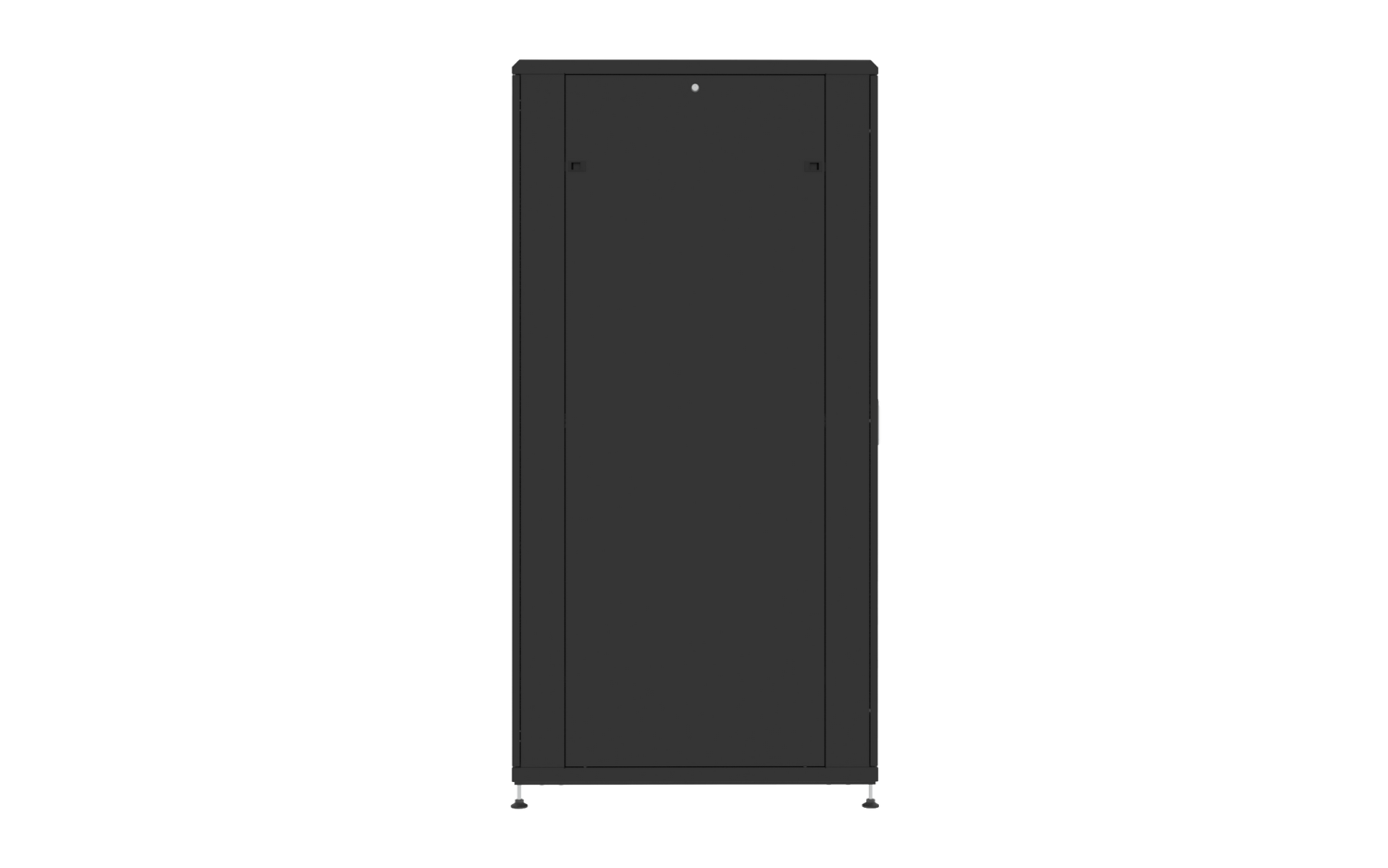

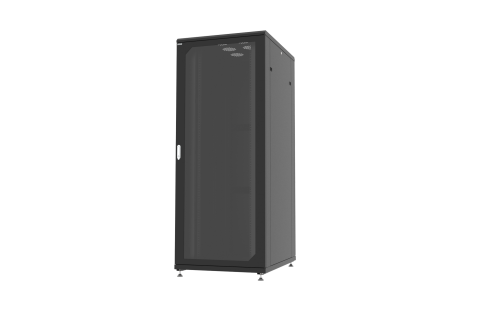

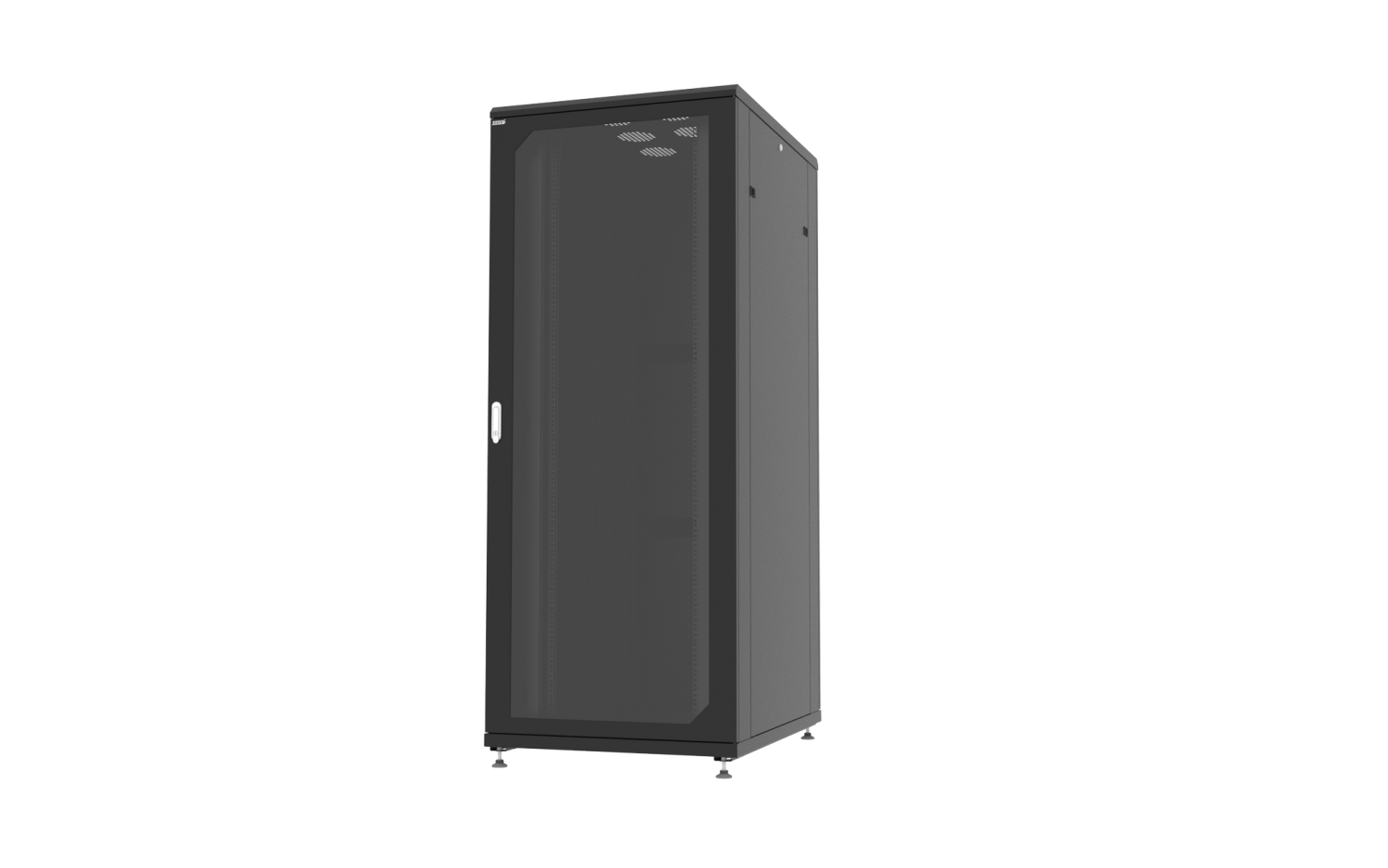

RACK5 Шкаф напольный 19", 47U 800*1000мм, передняя стеклянная дверь, задняя цельная стальная, разобранный, черный
Напольный шкаф серии RF предназначен для размещения телекоммуникационного, электротехнического, кроссового и иного оборудования, выполненного в 19-дюймовом стандарте.

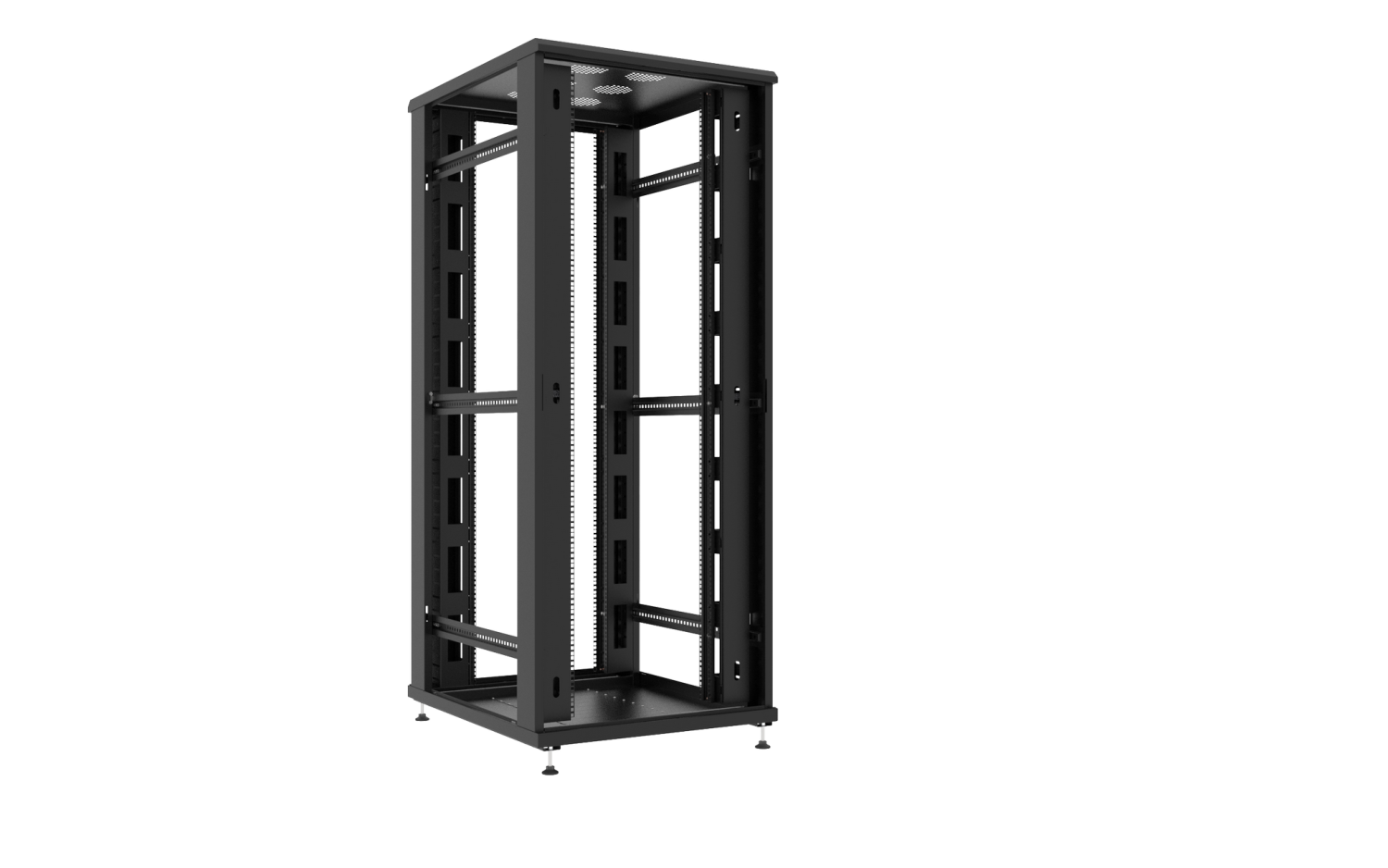

Шкаф представляет собой сборно-разборную конструкцию, симметричную в профильной плоскости. Основные блоки — цельносварные крыша и основание, соединённые между собой рамами, боковыми панелями и дверями.
Основные размеры шкафа соответствуют ГОСТ 28601.2 (аналог 19-дюймового стандарта МЭК 297-2).
Шкаф изготовлен в климатическом исполнении УХЛ категории 4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +1 °C до +40 °C и относительной влажности до 80% при 25 °C.
Степень защиты корпуса — IP20 по ГОСТ 14254-96 (МЭК 529-89).
Соответствует требованиям пожарной безопасности по ГОСТ 12.1.004-91 — за счёт минимального использования горючих материалов в конструкции.
Корпус обеспечивает выполнение требований безопасности по ГОСТ 12.2.003-91 и ГОСТ Р 50827 в течение всего срока службы.
Характеристики и особенности конструкции:
- Шкафы поставляются в разобранном виде в четырёх картонных коробках.
- Двери — съёмные, универсальной навески (левая/правая), открываются на 220°.
- Возможна комплектация любым сочетанием передних и задних дверей: с тонированным стеклом, металлическая перфорированная, металлическая глухая, двустворчатый распашные двери
- Передние и задние вертикальные траверсы могут устанавливаться на различной глубине.
- Боковые стенки — съёмные, с замками и защёлками для удобного доступа к оборудованию.

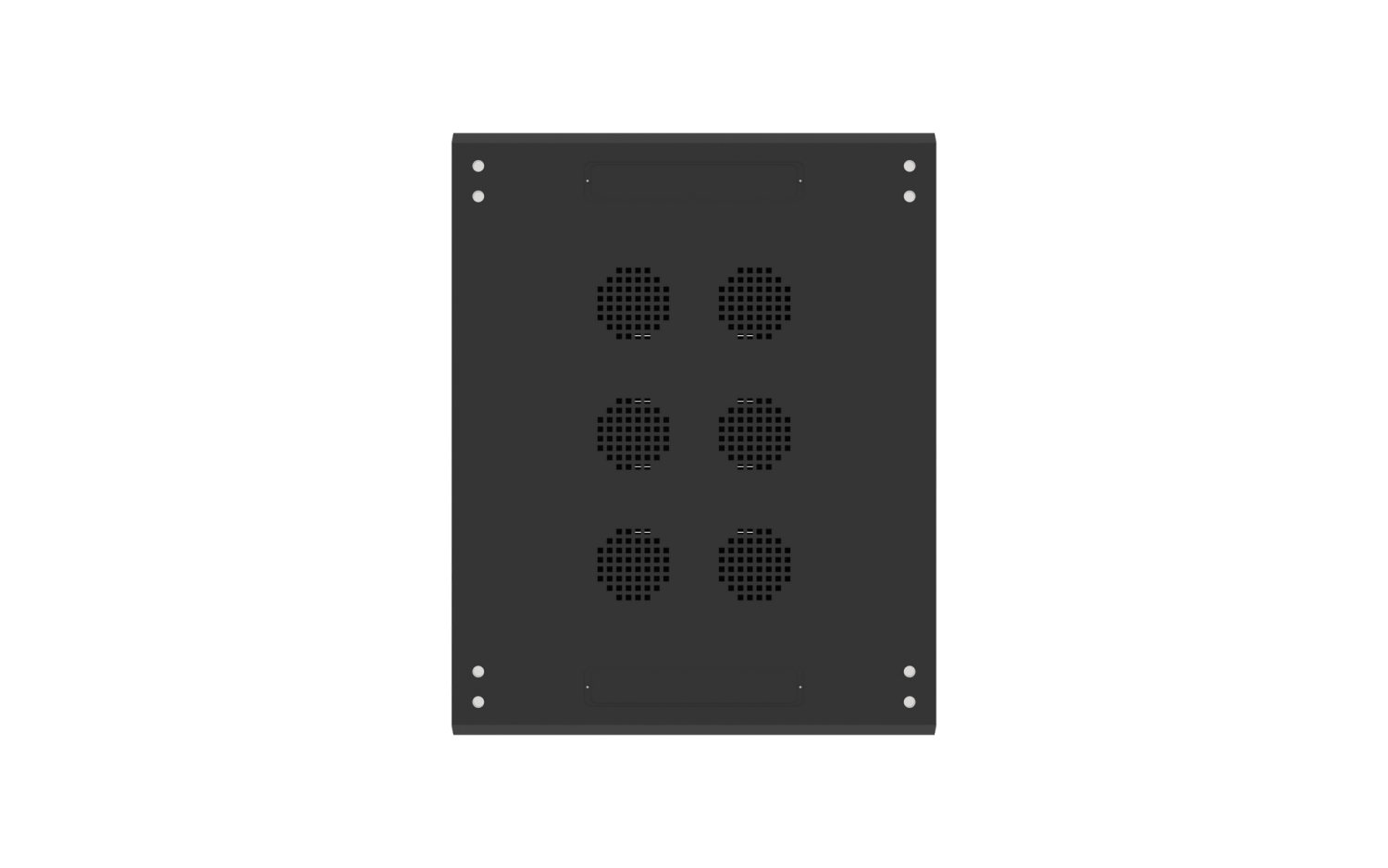

- В крыше предусмотрена перфорация для естественной и принудительной вентиляции.
- На передней и задней стороне крыши расположены по 2 кабельных ввода.
- В основании шкафа — 2 кабельных ввода (спереди и сзади) и один центральный большой ввод.
- Блоки вентиляторов могут устанавливаться как в крыше, так и в основании шкафа.
- Регулируемые опоры и ролики могут быть установлены одновременно.
- Все элементы конструкции имеют точки заземления.
- Максимальная нагрузочная способность — 1100 кг; при установке на цоколь может быть увеличена до 1600 кг.
Характеристики моделей
| Высота, U | Ширина, мм | Глубина, мм | Высота, мм | Макс. рабочая глубина, мм | Нагрузочная способность, кг |
|---|---|---|---|---|---|
| 22 | 600 | 600 | 1100 | 530 | 1100 |
| 22 | 600 | 800 | 1100 | 730 | 1100 |
| 22 | 600 | 1000 | 1100 | 930 | 1100 |
| 22 | 800 | 800 | 1100 | 730 | 1100 |
| 22 | 800 | 1000 | 1100 | 930 | 1100 |
| 32 | 600 | 600 | 1550 | 530 | 1100 |
| 32 | 600 | 800 | 1550 | 730 | 1100 |
| 32 | 600 | 1000 | 1550 | 930 | 1100 |
| 32 | 800 | 800 | 1550 | 730 | 1100 |
| 32 | 800 | 1000 | 1550 | 930 | 1100 |
| 42 | 600 | 600 | 1990 | 530 | 1100 |
| 42 | 600 | 800 | 1990 | 730 | 1100 |
| 42 | 600 | 1000 | 1990 | 930 | 1100 |
| 42 | 600 | 1200 | 1990 | 1130 | 1100 |
| 42 | 800 | 800 | 1990 | 670 | 1100 |
| 42 | 800 | 1000 | 1990 | 870 | 1100 |
| 42 | 800 | 1200 | 1990 | 1070 | 1100 |
| 47 | 600 | 600 | 2210 | 530 | 1100 |
| 47 | 600 | 800 | 2210 | 730 | 1100 |
| 47 | 600 | 1000 | 2210 | 930 | 1100 |
| 47 | 600 | 1200 | 2210 | 1130 | 1100 |
| 47 | 800 | 800 | 2210 | 670 | 1100 |
| 47 | 800 | 1000 | 2210 | 870 | 1100 |
| 47 | 800 | 1200 | 2210 | 1070 | 1100 |
