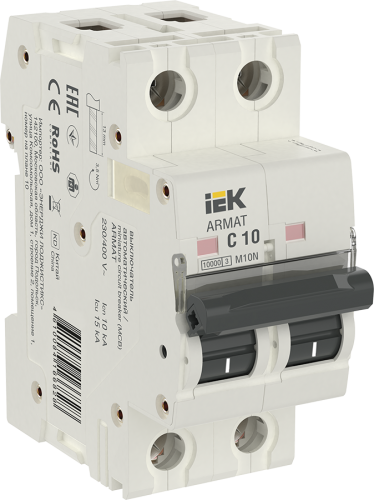

IEK ARMAT Авт. выкл. M10N 2P C 10А
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на динрейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания класс токоограничения 3
Номинальная отключающая способность 10 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
|
Количество полюсов: |
2 |
|
Номинальный ток: |
10 А |
|
Характеристика срабатывания - кривая тока: |
C |
|
Номинальное рабочее напряжение: |
230…400 В |
|
Отключающая способность по EN 60898: |
10 кА |
|
Ширина по количеству модульных расстояний: |
2 |
|
Макс сечение входящего кабеля: |
25 мм² |
|
Номин импульсное выдерживаемое напряжение: |
6 кВ |
|
Класс токоограничения: |
3 |
|
Частота: |
50 Гц |
|
Степень защиты - IP: |
IP20 |
|
Тип монтажа: |
на DIN-рейку |
|
Тип расцепителя: |
Тепловой, электромагнитный |
|
Сфера применения: |
Бытовое |
|
Мех износостойкость: |
20000 циклов |
|
Электр износостойкость: |
10000 циклов |
|
Возможность присоединения шин: |
PIN (штырь), FORK (вилка) |
|
Вес одного полюса: |
0,116 кг |
|
Общ количество полюсов: |
2 |
|
Отключающая способность по IEC 60947-2: |
15 кА |
|
Тип напряжения: |
Переменный (AC) |
|
Тип подключения: |
Винтовое соединение |
|
Количество силовых полюсов: |
2 |
|
Время срабатывания расцепителя в зоне КЗ tm: |
0,1 с |
|
Наличие взрывозащиты: |
Без взрывозащиты |
|
Тип монтажной рейки: |
35x7.5 |
|
Режим работы: |
Продолжительный-S1 |
|
Ремонтопригодность: |
Нет |
|
Номин ток: |
10.0 А |
|
Номин раб напряжение: |
230…400 В |
|
Номин напряжение изоляции Ui: |
500 В |
|
Количество защищенных полюсов: |
2 |
|
Рабочая температура окружающей среды: |
-40…+70 °C |
Эксплуатационные параметры
|
Срок службы, Лет: |
15 |
|
Гарантийный срок, Лет: |
10 |
