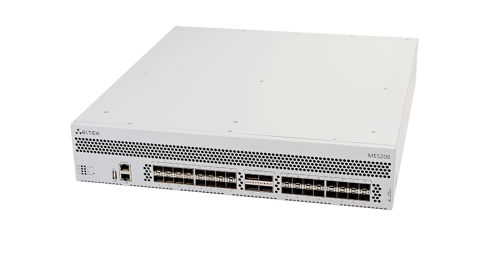

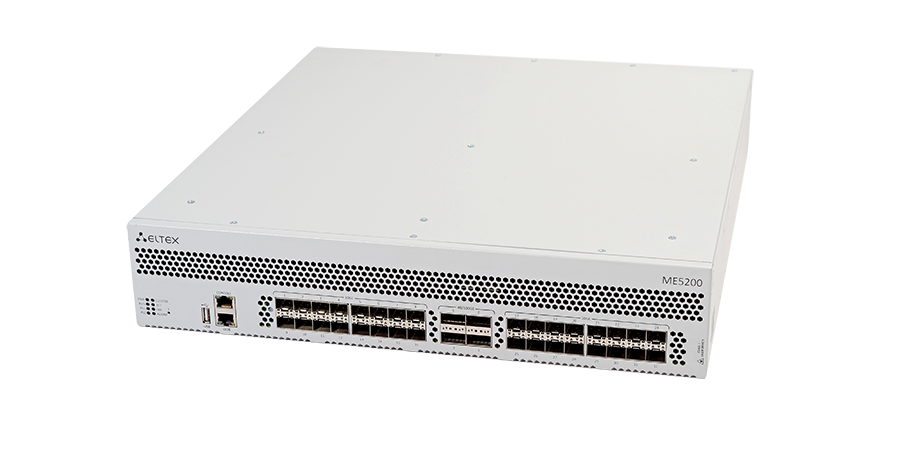

Eltex Маршрутизатор ME5200S, 32 x 10GE SFP+, 4 x 40GE/100GE (QSFP28), 2 слота для модулей питания

Маршрутизаторы серии MЕ — это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной/MPLS-сети. Данное решение может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности.

Маршрутизаторы серии MЕ имеют единообразное программное обеспечение и интерфейсы управления. Основными функциональными возможностями устройств, помимо маршрутизации и коммутации трафика, являются: широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Отказоустойчивость устройств обеспечивается путем резервирования источников питания в режиме «1+1» (модульные устройства ME5000 вместо сменных источников питания снабжены двумя вводами питания DC -48V) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

ME5200S — маршрутизаторы с аппаратной поддержкой сетевой синхронизации и протокола SyncE, снабжены выделенными интерфейсами SMB для ввода/вывода синхросигнала (10 МГц). Устройства могут быть использованы на конвергентных сетях мобильных операторов в роли транспорта Mobile Backhaul.

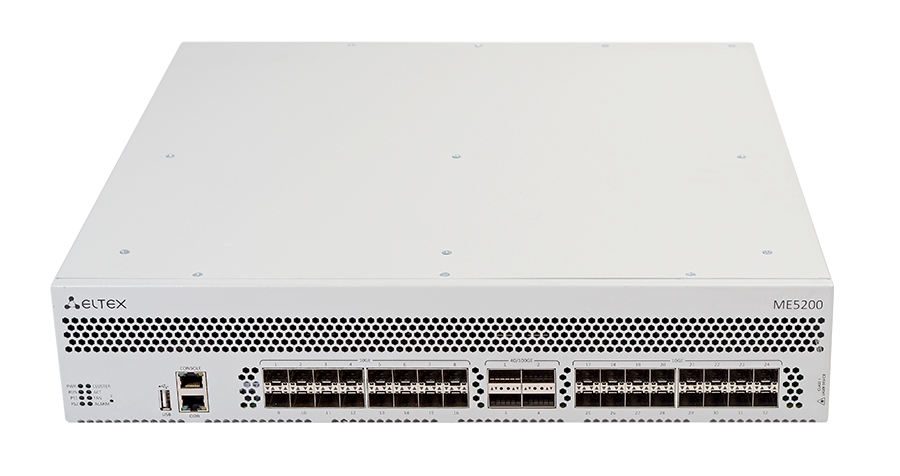

Встроенные интерфейсы

• Сетевые интерфейсы 32 × 10GE SFP+. Поддерживают режим 1GE (1000BASE-X)
• Возможно использование SFP-трансиверов 1000BASE-T
• Сетевые интерфейсы 4 × 40/100GE QSFP28. Поддерживают режимы 40GE и 100GE
• Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
• Интерфейсы синхронизации 10 МГц In/Out SMB (SubMiniature-B) 50 Ом
• Консольный порт RS-232 (RJ-45)
• 1 × USB 2.0

Производительность

• Пропускная способность720 Gbps, 720Mpps
• Объём буферной памяти 8GB
• Оперативная память 16GB
• Размер таблицы MAC адресов - 750 000 (ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий)
• Количество bridge-доменов до 8K
• Емкость таблиц маршрутизации:
• FIB: до 4M маршрутов IPv4 либо 2,7М IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
• RIB: до 5,9M IPv4 либо до 4M IPv6(ограничено объемом свободной оперативной памяти)
• Количество L3-интерфейсов до 8K
• Количество MPLS VPN-соединений (сервисных туннелей L2/L3) -До 16K
• Количество MPLS LSP(транспортных туннелей) -До 16K
• Количество ARP-записей до 57K
• Количество VRF (MPLS L3VPN) до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
• Количество очередей QoS 96K

Физические характеристики

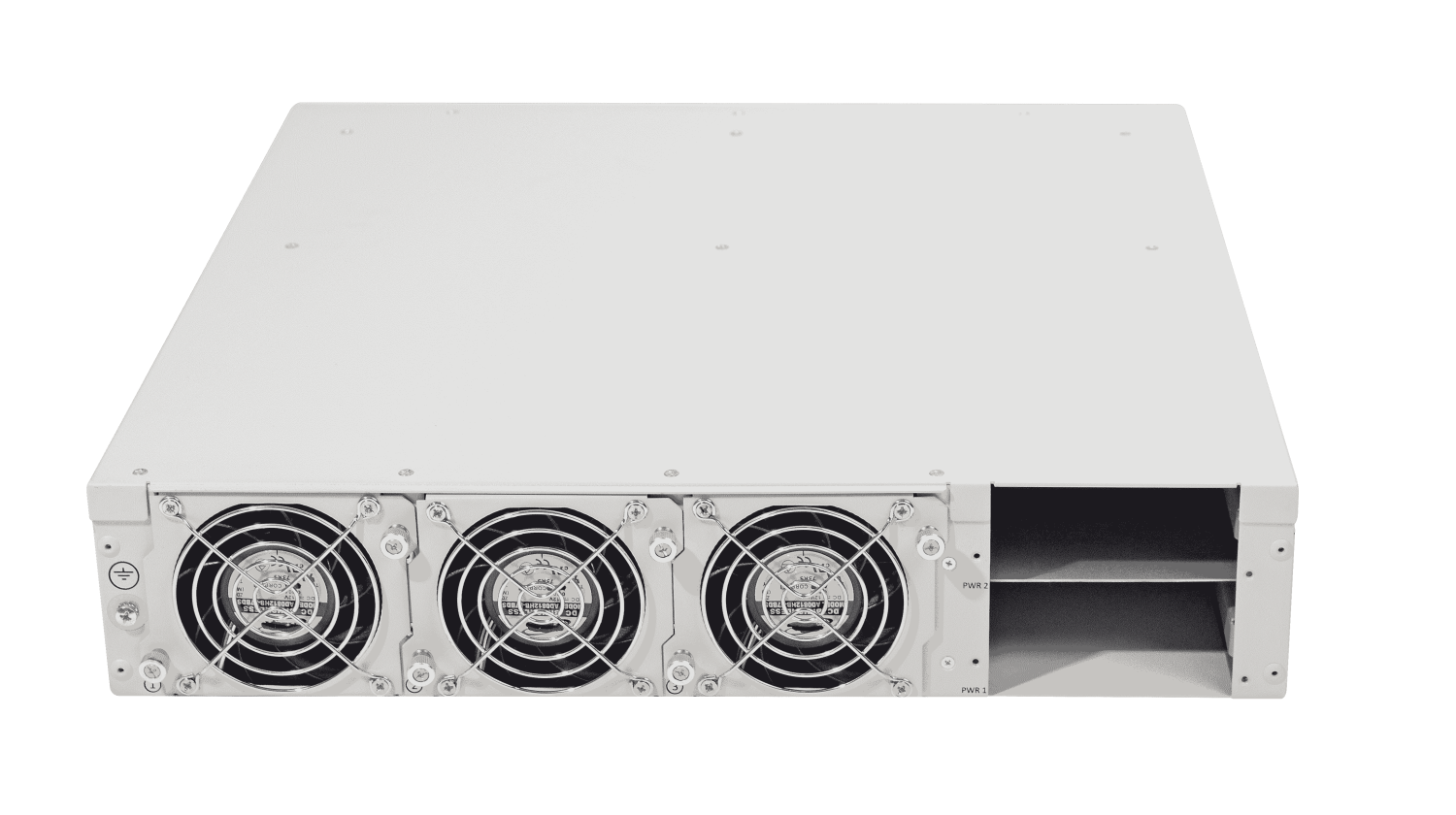

• Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.
• Два сменных источника питания с возможностью горячей замены. Переменный ток: 150..250В 50Гц Постоянный ток: 36..72В
• Максимальная потребляемая мощность - 350 Вт
• Диапазон рабочих температур от 0 до 45 C⁰
• Вес - 9,8 кг
• Габаритные размеры (ШхВхГ) 440 x 87 x 500 мм

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
• Интерфейсы IP unnumbered, функциональность Proxy ARP
• Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Traffic mirroring — SPAN, RSPAN
• Поддержка SyncE и протокола ESMC

Функции уровня L2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
• Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
• Поддержка DHCP Snooping для бридж-доменов
• Протокол LLDP

Протоколы и функции уровня L3

• Поддержка статической unicast-маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка OSPFv2, OSPFv3
• Поддержка Border Gateway Protocol (BGP)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка интерфейсов в режиме unnumbered
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 2), DHCP relay agent
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP
• Поддержка VRF
• Поддержка маршрутизации между VRF (Inter-VRF routing)

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• MSDP
• Поддержка MulticastVPN поверх mLDP
• Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Функции MPLS

• Поддержка Label Distribution Protocol (LDP)
• Поддержка LDP FRR
• Поддержка mLDP
• Поддержка аутентификации LDP (MD5)
• Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое по-строение туннелей с указанием промежуточных узлов
• Поддержка аутентификации RSVP-TE
• Поддержка RSVP-TE FRR (detour, facility)
• Поддержка RSVP-TE end-to-end protection
• Поддержка RSVP-TE autobandwidth
• Поддержка Multiprotocol extensions for BGP-4
• Поддержка BGP labeled unicast
• Поддержка MPLS pseudowire с функциональностью PW backup
• Поддержка MPLS FAT PW (flow-aware transport)
• Поддержка MPLS L2VPN
• VPWS
• VPLS LDP signalling («Martini»)
• VPLS BGP autodiscovery/signalling («Kompella»)
• L2VPN Inter-AS option C
• Поддержка MPLS L3VPN
• L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
• BGP 6VPE
• L3VPN inter-AS option A, option C
• Назначение меток в режиме label-per-vrf
• Утилиты LSP ping и LSP traceroute

QOS

• Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
• Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
• До восьми очередей на логический интерфейс, одна SP-очередь
• Поддержка счетчиков на очередях QoS
• Поддержка Weighted random early detection (WRED)
• Настройка размера очередей и размера вспышек (burst)
• Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
• Маркировка и обработка QoS на основе списков контроля доступа (ACL)
• Storm Control

Функции обеспечения надежности

• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Экспорт статистических данных (Netflow v9, v5, IPFIX)¹
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU
• Поддержка ELTEX IP SLA
