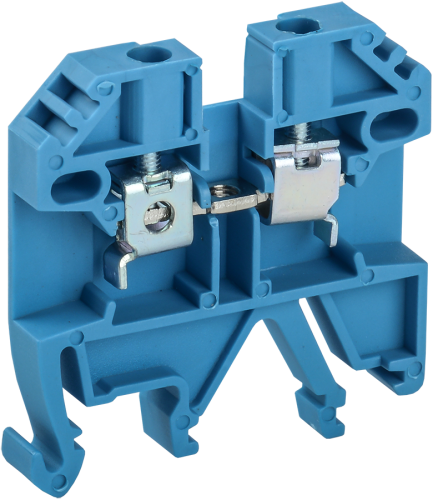

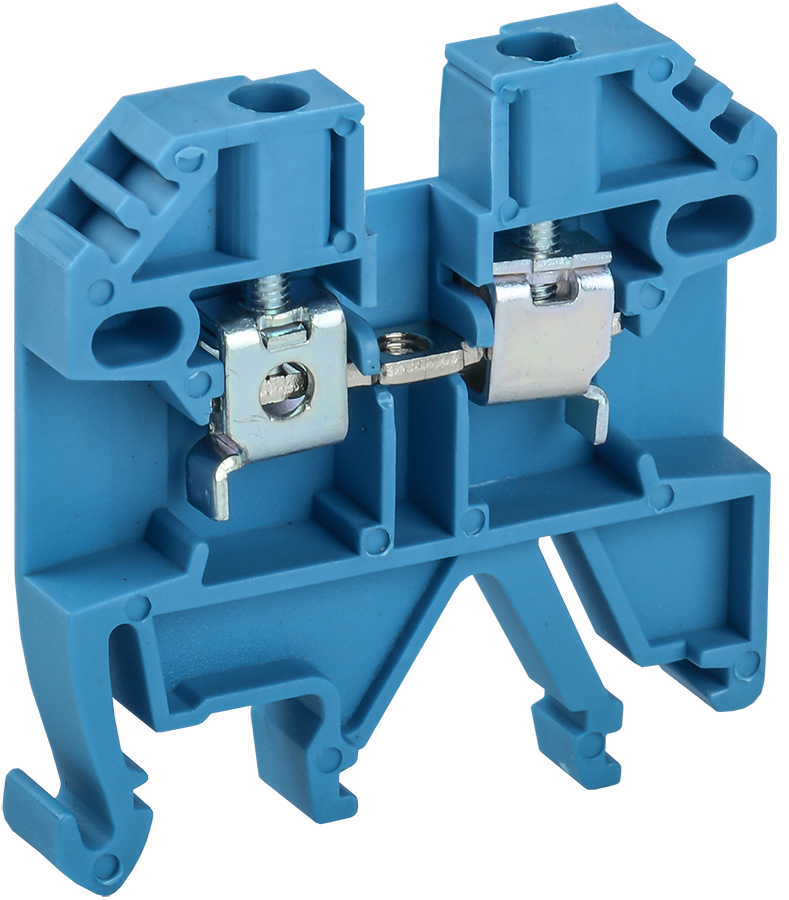

IEK Клемма винтовая КВИ-2,5мм2 синяя
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).
Технические характеристики
|
Сечение одножильного жёсткого провода: |
1...4 мм² |
|
Сечение многожильного гибкого провода: |
1...2,5 мм² |
|
Номин ток In: |
24 А |
|
Номин раб напряжение: |
800 В |
|
Тип электрич соединения: |
Винтовое соединение |
|
Тип электрич соединения 2: |
Винтовое соединение |
|
Место соединения: |
Сбоку (поперечное) |
|
Количество полюсов: |
1 |
|
Количество зажимных клемм на 1 полюс: |
2 |
|
Тип монтажа: |
DIN-рейка (стандарт) 35 мм |
|
Рабочая температура: |
-60...+110 °C |
|
Класс негорючести изоляц материала UL94: |
V0 |
|
Длина: |
40,6 мм |
|
Цвет: |
Синий/голубой |
|
Номин раб напряжение переменного тока Ue: |
≤ 800 В |
|
Номин раб напряжение постоянного тока Ue: |
≤ 800 В |
|
Номин частота: |
50 Гц |
|
Номин напряжение изоляции Ui: |
6000 В |
|
Макс поперечное сечение проводника: |
2,5 мм² |
|
Материал корпуса: |
Полиамид |
|
Климатическое исполнение: |
УХЛ3 |
|
Степень защиты - IP: |
IP00 |
|
Ширина: |
6,2 мм |
|
Высота: |
41,6 мм |
|
Номинальная способность к присоединению: |
1…2,5 мм² |
|
Кол-во в комплекте: |
50 шт |
|
Модель или исполнение: |
Нулевая |
|
Минимальное сечение: |
1.0 мм |
|
Номин напряжение изоляции: |
1000 В |
|
Степень защиты - IP с уст заглушкой: |
IP20 |
|
Степень защиты - IP без заглушки: |
IP00 |
|
Относительная влажность воздуха: |
≥ 90 |
|
Степень загрязнения: |
3 |
|
Ремонтопригодность: |
Нет |
|
Номин импульсное выдерживаемое напряжение: |
6 кВ |
Эксплуатационные параметры
|
Срок службы, Лет: |
15 |
|
Гарантийный срок, Лет: |
5 |
