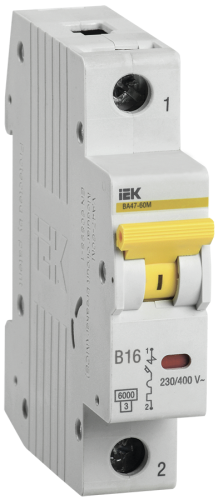

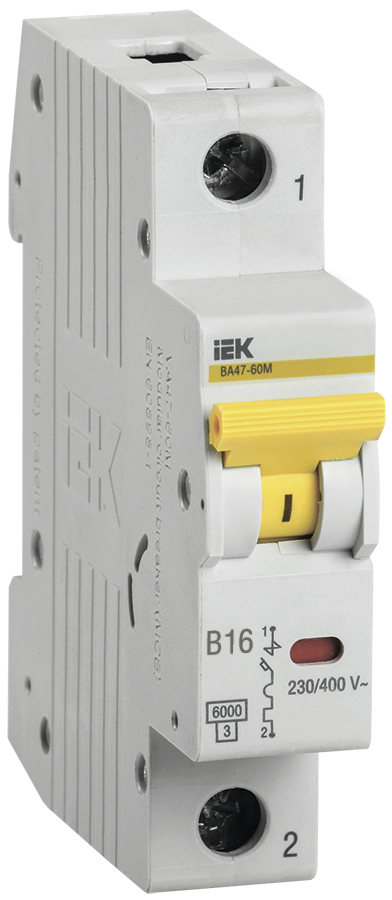

IEK KARAT Авт. выкл. ВА47-60M 1P B 16А 6кА
Автоматические выключатели ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков.
Рекомендуются к применению в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Два типа защиты от сверхтоков – тепловая и электромагнитная.
Независимый индикатор положения контактов.
Защелка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Технические характеристики
|
Количество полюсов: |
1 |
|
Номинальный ток: |
16 А |
|
Характеристика срабатывания - кривая тока: |
B |
|
Номинальное рабочее напряжение: |
230/400 В |
|
Отключающая способность по EN 60898: |
6 кА |
|
Ширина по количеству модульных расстояний: |
18 мм |
|
Макс сечение входящего кабеля2: |
25 мм |
|
Класс токоограничения: |
3 |
|
Частота: |
50 Гц |
|
Степень защиты - IP: |
IP20 |
|
Тип монтажа: |
на DIN-рейку |
|
Климатическое исполнение: |
УХЛ4 |
|
Тип расцепителя: |
Тепловой, электромагнитный |
|
Сфера применения: |
Промышленное и бытовое |
|
Мех износостойкость: |
20000 циклов |
|
Электр износостойкость: |
8000 циклов |
|
Возможность присоединения шин: |
PIN (штырь), FORK (вилка) |
|
Вес одного полюса: |
0,2 кг |
|
Общ количество полюсов: |
1 |
|
Тип напряжения: |
Переменный (AC) |
|
Монтажная глубина - ниши: |
71 мм |
|
Тип подключения: |
Винтовое соединение |
|
Количество силовых полюсов: |
1 |
|
Времярабатывания расцепителя в зоне КЗ tm: |
0,1 с |
|
Наличие взрывозащиты: |
Без взрывозащиты |
|
Тип монтажной рейки: |
35x7.5 |
Эксплуатационные параметры
|
Срок службы, Лет: |
не менее 15 |
|
Гарантийный срок, Лет: |
5 |
