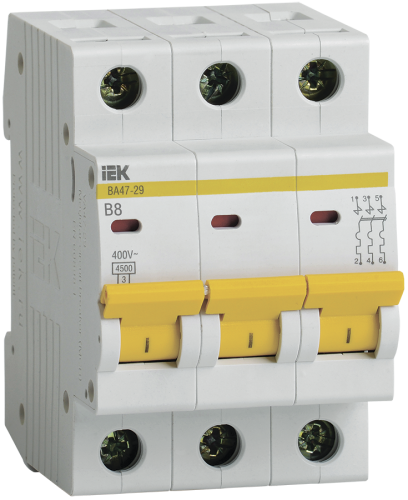

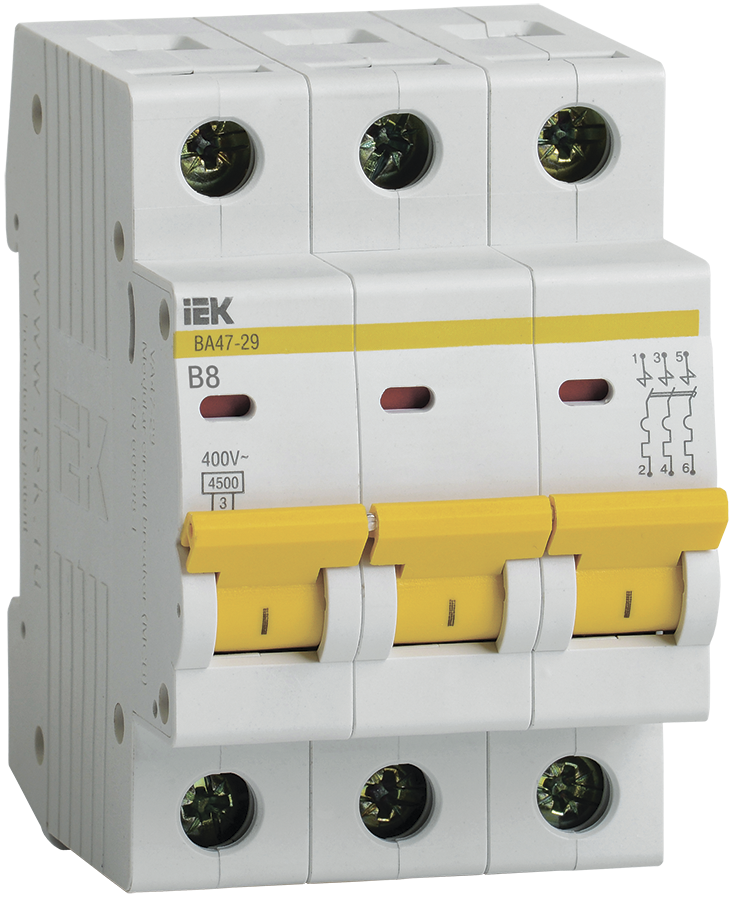

IEK KARAT Авт. выкл. ВА47-29 3P B 8А 4,5кА
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку и рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
|
Количество полюсов: |
3 |
|
Номинальный ток: |
8 А |
|
Характеристика срабатывания - кривая тока: |
B |
|
Номинальное рабочее напряжение: |
400 В |
|
Отключающая способность по EN 60898: |
4,5 кА |
|
Ширина по количеству модульных расстояний: |
53,4 мм |
|
Макс сечение входящего кабеля2: |
25 мм |
|
Номин напряжение постоян тока - DC: |
48 В |
|
Номин импульсное выдерживаемое напряжение: |
4 кВ |
|
Класс токоограничения: |
3 |
|
Частота: |
50 Гц |
|
Степень защиты - IP: |
IP20 |
|
Тип монтажа: |
на DIN-рейку |
|
Климатическое исполнение: |
УХЛ4 |
|
Тип расцепителя: |
Тепловой, электромагнитный |
|
Сфера применения: |
Промышленное и бытовое |
|
Общ количество полюсов: |
3 |
|
Тип напряжения: |
Перемен./постоян. (AC/DC) |
|
Монтажная глубина - ниши: |
73,6 мм |
|
Тип подключения: |
Винтовое соединение |
|
Количество силовых полюсов: |
3 |
|
Времярабатывания расцепителя в зоне КЗ tm: |
0,1 с |
|
Наличие взрывозащиты: |
Без взрывозащиты |
|
Тип монтажной рейки: |
35x7.5 |
Эксплуатационные параметры
|
Срок службы, Лет: |
не менее 15 |
|
Гарантийный срок, Лет: |
5 |
