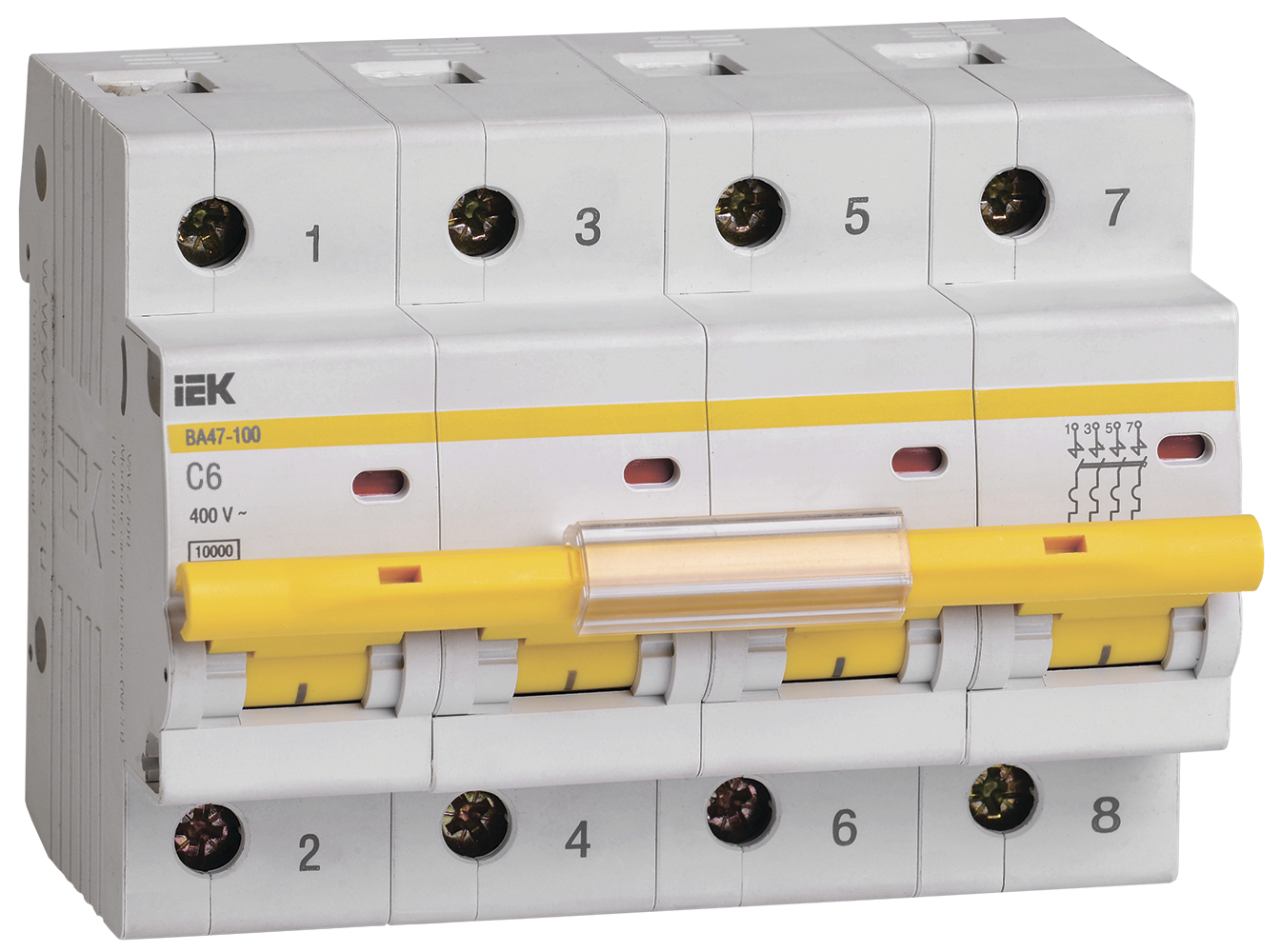

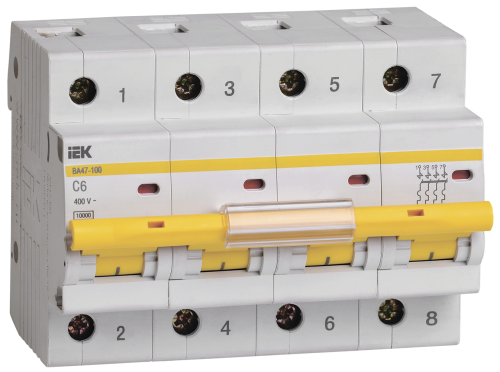

IEK KARAT Авт. выкл. ВА47-100 4P C 6А 10кА
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики
|
Количество полюсов: |
4 |
|
Номинальный ток: |
6 А |
|
Характеристика срабатывания - кривая тока: |
C |
|
Номинальное рабочее напряжение: |
400 В |
|
Отключающая способность по EN 60898: |
10000 кА |
|
Ширина по количеству модульных расстояний: |
6 мм |
|
Макс сечение входящего кабеля: |
35 мм² |
|
Номин напряжение постоян тока - DC: |
60 В |
|
Номин импульсное выдерживаемое напряжение: |
6 кВ |
|
Класс токоограничения: |
3 |
|
Частота: |
50 Гц |
|
Степень защиты - IP: |
IP20 |
|
Тип монтажа: |
на DIN-рейку |
|
Климатическое исполнение: |
УХЛ4 |
|
Тип расцепителя: |
Тепловой, электромагнитный |
|
Мех износостойкость: |
20000 циклов |
|
Электр износостойкость: |
6000 циклов |
|
Возможность присоединения шин: |
PIN (штырь) |
|
Вес одного полюса: |
0,162 кг |
|
Общ количество полюсов: |
4 |
|
Тип напряжения: |
Перемен./постоян. (AC/DC) |
|
Тип подключения: |
Винтовое соединение |
|
Количество силовых полюсов: |
4 |
|
Время срабатывания расцепителя в зоне КЗ tm: |
0,1 с |
|
Наличие взрывозащиты: |
Без взрывозащиты |
|
Тип монтажной рейки: |
35x7.5 |
|
Режим работы: |
Продолжительный-S1 |
|
Номин отключающая способность: |
10 кА |
|
Ремонтопригодность: |
Нет |
|
Номин ток: |
6 А |
|
Количество защищенных полюсов: |
4 |
|
Рабочая температура окружающей среды: |
-40…+50 °C |
Эксплуатационные параметры
|
Срок службы, Лет: |
не менее 15 |
|
Гарантийный срок, Лет: |
10 |
