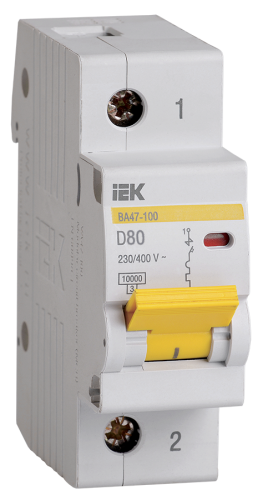

IEK KARAT Авт. выкл. ВА47-100 1P D 80А 10кА
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики
|
Количество полюсов: |
1 |
|
Номинальный ток: |
80 А |
|
Характеристика срабатывания - кривая тока: |
D |
|
Номинальное рабочее напряжение: |
230/400 В |
|
Отключающая способность по EN 60898: |
10 кА |
|
Ширина по количеству модульных расстояний: |
27 мм |
|
Макс сечение входящего кабеля2: |
35 мм |
|
Номин напряжение постоян тока - DC: |
60 В |
|
Номин импульсное выдерживаемое напряжение: |
6 кВ |
|
Класс токоограничения: |
3 |
|
Частота: |
50 Гц |
|
Степень защиты - IP: |
IP20 |
|
Тип монтажа: |
на DIN-рейку |
|
Климатическое исполнение: |
УХЛ4 |
|
Тип расцепителя: |
Тепловой, электромагнитный |
|
Сфера применения: |
Промышленное и бытовое |
|
Общ количество полюсов: |
1 |
|
Тип напряжения: |
Перемен./постоян. (AC/DC) |
|
Монтажная глубина - ниши: |
74,3 мм |
|
Тип подключения: |
Винтовое соединение |
|
Количество силовых полюсов: |
1 |
|
Способ задания уставки расцепителя: |
По типу (A/B/C/D...) |
|
Времярабатывания расцепителя в зоне КЗ tm: |
0,1 с |
|
Способ задания уставки мгновенного расцепителя: |
По кратности (Ki) |
|
Наличие взрывозащиты: |
Без взрывозащиты |
|
Тип монтажной рейки: |
35x7.5 |
Эксплуатационные параметры
|
Срок службы, Лет: |
не менее 15 |
|
Гарантийный срок, Лет: |
5 |
